Денситометр это: Денситометр | это… Что такое Денситометр?
Костные денситометры — обзор, цены
Костный денситометр — это скрининговый аппарат для исследования состояния костной ткани, соответствия структуры и плотности скелета возрастной норме. Помогает выявлять остеопороз на начальных стадиях и предупреждать его осложнения.
Денситометры бывают ультразвуковыми и рентгеновскими.
Рентгеновские денситометры

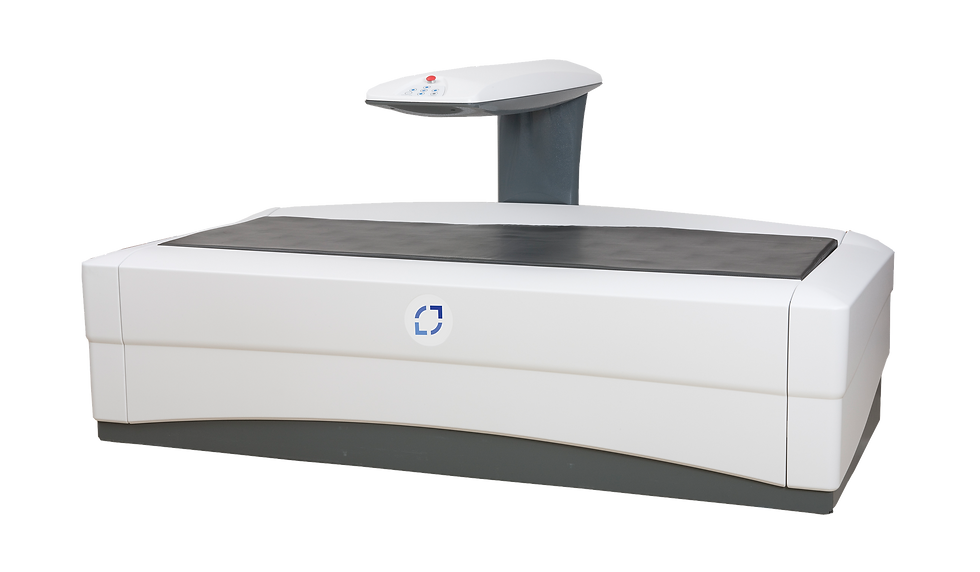

Рентгеновский денситометр — это особым образом сконструированная рентгеновская установка, предназначенная для измерения плотности костных структур лучевым методом. Отличается невысоким уровнем радиологического воздействия и может применяться при обследовании людей разных возрастов.
В конструкции данного прибора реализована идея дифференциального восприятия рентгеновских лучей тканями разной плотности. Обычно проводится двухуровневое исследование, при котором подробно визуализируются тазобедренные суставы и нижняя часть позвоночника. Полученная информация аналитически обрабатывается и отображается при помощи системы индикаторов, на основе которых специалист делает выводы о состоянии костной ткани пациента.
Некоторые модели денситометров поддерживают дополнительные аналитические функции. Например, объем костной массы пациента автоматически сравнивается с идеальными значениями для здорового человека молодого возраста, либо осуществляется поправка на возраст, пол и вес обследуемого. Отеопороз проявляется в существенном разрыве между фактическими и оптимальными значениями плотности.
Основной рабочей частью устройства служит консоль, движущаяся над пациентом, расположенным на специальном столе. Никаких неприятных ощущений, кроме необходимости некоторое время находиться в неподвижном состоянии, процедура не вызывает.
Популярные модели: GE (США), EXA (Южная корея)
Стоимость: около $100000.
Ультразвуковые денситометры
В основу действия ультразвукового денситометра заложена дифференциальная проводимость ультразвука тканями различной плотности. В зависимости от значений измеряемых параметров (скорости прохождения волны и индекса затухания сигнала) специалист делает выводы о содержании в костях минеральных элементов и прочности скелета.
Качественные ультразвуковые приборы реализуют большинство функций рентгеновских денситометров (автоматическая калибровка, оценка Т и Z показателей, анализ соответствия возрастным нормам, прогнозирование риска остеопороза и переломов). Чуть меньшая точность (порядка 1–2% in vivo) компенсируется абсолютной безопасностью и возможностью применения у беременных женщин и маленьких пациентов с отклонениями в костном метаболизме.
Восстановление прочности костей занимает продолжительное время, иногда несколько лет целенаправленной терапии, с периодической оценкой ее результативности и внесением корректировок. Ультразвуковые аппараты могут без опасений применяться для сколь угодно частых контрольных обследований — в этом еще одно значимое преимущество перед рентгеновскими системами.
Что касается минусов УЗ-денситометров, то это, прежде всего, ограниченная площадь анализа — исследование проводится в одной точке пятки, причем результаты экстраполируются на всю костную систему.
Такой подход имеет физиологическое обоснование, однако высока вероятность получения искаженного результата из-за разброса показателей проводимости в самой пяточной зоне.
Популярные модели: Sonost (Южная Корея), Hitachi (Япония)
Стоимость аппарата — около $15000.
См. также: Топ 10: Программы для клиник
Спектрофотометр/денситометр GretagMacbeth SpectroEye
7 — 2004
К техническим средствам, обеспечивающим современный уровень контроля качества полиграфической продукции, можно отнести денситометры и спектрофотометры.
Денситометры используются главным образом при отладке оборудования и его настройке на оптимальные режимы работы, а также для контроля качества печати триадными красками системы CMYK, при которой запечатываемым материалом служит бумага или картон.
Однако в тех случаях, когда приходится иметь дело с печатью различными смесовыми красками, с составлением рецептур этих красок, с контролем цветового различия (попадания в цвет), с печатью на различных типах бумаг, ден-ситометр не поможет.
В этих случаях для решения задач по контролю качества печатной продукции и точности цветопередачи используются спектрофотометры, позволяющие рассчитывать цветовые координаты в различных цветовых системах. Такой способ контроля состоит в получении спектральной кривой объекта с последующим расчетом цветовых координат. Спектрофотометры моделируют восприятие цветов человеческим глазом, поэтому на показания прибора не оказывают влияния такие факторы, как источники освещения, углы наблюдения, индивидуальные характеристики органа зрения.
Спектрофотометр в корне отличается от денситометра набором выполняемых функций. Денситометр измеряет оптическую плотность на основании коэффициента отражения (или пропускания) света, а все остальные функции получаются расчетным путем. Спектрофотометр измеряет параметры собственно цвета, что позволяет производить его качественную оценку.
Для этого в спектрофотометрах измеряемый образец освещается светом, а отраженное излучение раскладывается в спектр с использованием голографической дифракционной решетки и системы фотодатчиков.
На современном рынке оборудования представлен довольно большой ассортимент различных спектрофотометров. Они различаются строением оптических систем и функциональными возможностями. Швейцарская компания GretagMacbeth предлагает несколько моделей спектрофотометров, среди которых есть прибор SpectroEye, обладающий функциями как спектрофотометра, так и денситометра.
Фактически SpectroEye — это портативный спектрофотометр, обладающий всеми колориметрическими функциями, необходимыми для точного измерения и контроля цветов, и дополненный функциями денситометра, что позволяет использовать его для простого и быстрого контроля цвета при печати.
Спектроденситометр SpectroEye выполнен в портативном прочном корпусе, что значительно упрощает повседневную работу с ним. Устрой-ство имеет малый вес, а наличие аккумуляторной батареи делает его независимым от электросети (время полной зарядки аккумулятора составляет всего 3 часа, что достаточно для проведения в среднем 3 тыс. замеров).
Спектрофотометр/денситометр GretagMacbeth SpectroEye
SpectroEye отличается простотой эксплуатации. На верхней панели корпуса спектроденситометра имеется довольно большой ЖК-дисплей для отображения результатов измерения и выбора нужных функций меню. Здесь же расположено колесо управления навигацией по интерактивному меню. Функции выбираются в меню при помощи колеса управления и нажатием на измерительную клавишу ладонью руки. Прибор позволяет работать как правой, так и левой рукой.
Диаметр апертуры SpectroEye составляет 4,5 мм, что дает возможность точно позиционировать прибор.
Для обеспечения точности измерений спектрофотометры нуждаются в периодической калибровке. В SpectroEye калибровка производится автоматически — обычно после нескольких измерений. Прибор самостоятельно определяет, когда необходимо производить калибровку, и использует для этого встроенный эталонный образец белого цвета.
В стандартную комплектацию к спектроденситометру входит набор фильтров для получения корректных данных на различных типах материалов: нейтральный фильтр No, поляризационный фильтр Pol, фильтр D65 и ультрафиолетовый UV-фильтр.
Нейтральный фильтр приближен к свету лампы накаливания, а фильтр D65 позволяет измерять параметры цвета поверхности с глянцевым покрытием, например цвета фотоотпечатка на глянцевой бумаге. Поляризационный фильтр необходим при осуществлении оперативного контроля, когда приходится сопоставлять плотности оттисков, отпечатанных по сырому и по сухому, так как неодинаковые свойства их поверхности приводят к тому, что оптическая плотность сухого оттиска получается меньше плотности сырого. Применение поляризационных светофильтров позволяет компенсировать эту разницу.
Параметр |
Значение |
Диапазон измерений спектра, нм |
380-730 |
Физическое разрешение, нм |
10 (внутреннее разрешение 3,3) |
Режим измерения |
о тражение |
Геометрия измерений |
0/45° |
Принципы измерения |
а бсолютный и относительный |
Калибровка |
а втоматическая по встроенному эталону |
Размер апертуры, мм |
с тандартно 4,5 |
Фильтры |
D65 (усредненный дневной свет), Pol (поляризационный, No (нейтральный), UV cut off (для подавления УФ-излучения) |
Источник света |
Тип A |
Типы освещения |
A, C, D50, D65, D30…D300, F1…F12 |
Стандарт наблюдателя |
2 и 10° |
Стандарты оптической плотности |
DIN 16536, DIN 16536NB, ANSI STATUS A, ANSI STATUS T, ISO STATUS I (SPI) |
Диапазон измерений плотности, D |
0-2,5 при DIN 16536 |
Время измерения, с |
1,5 |
Линейность, D |
±0,01 |
Разброс показаний приборов |
с тандартный – 0,3 ?E* (D50, 2?) |
Повторяемость измерений приборов |
0,02 E* (D50, 2?) (10 измерений через 10 с) |
Время зарядки аккумулятора, ч |
3 |
Количество измерений в автономном режиме |
3000 |
Габариты (В?Ш?Д), мм |
245x83x80 |
Масса, г |
990 |
Ультрафиолетовый фильтр применяется при измерении оптических плотностей бумаг, в которых используются флюоресцентные оптические отбеливатели.
На ЖК-дисплее данные могут отображаться и в графическом виде
Также в комплекте к спектроденситиометрам поставляются кабель для связи с компьютером и ПО для обработки результатов измерений и определения рецептуры.
Основные технические характеристики спектроденситометра SpectroEye представлены в таблице.
Как уже отмечалось, функциональные возможности спектроденситометра SpectroEye достаточно широки. Спектрофотометрические измерения производятся в спектральном диапазоне 380-730 нм. SpectroEye позволяет определять цветовые координаты в различных цветовых пространствах (Lab, Lch, XYZ, Hunter Lab), денситометрические величины, спектральные кривые отражения, процент растровой точки, степени растискивания и треппинга, контраст печати, баланс по серому, насыщенность, сдвиги оттенка и яркости, а также производить анализы бумаги по значениям яркости и белизны и т.
Одной из важнейших технических характеристик спектрофотометров является разрешающая способность, или разрешение считывания. У SpectroEye различают два разрешения: внутреннее — 3,3 нм и выходное — 10 нм. Другими словами, считывание и регистрация сигнала происходят с трехкратным запасом, который позволяет проводить оценку полученных результатов с большей точностью и минимизировать ошибку измерений.
При измерении цвета спектрофотометром SpectroEye можно задавать требуемую цветовую модель. Поддер-живаются как стандартная для полиграфии модель L*a*b, так и модели XYZ, Yxy , L*C*h, L*u*v, Yuv при угле наблюдения 2 и 10°.
При измерении цвета можно устанавливать тип источника освещения. При этом поддерживаются источники следующих типов: A, C, D50, D65, D30…D300, F1…F12.
При работе с цветом неизбежно возникает задача сравнения нескольких оттенков. Глаз замечает изменение цветности только в том случае, когда оно превышает определенную величину, называемую цветовым порогом. Цветовой порог различения, или разностный порог, — это минимальное изменение светлоты цвета, которое впервые замечается глазом. Для измерения цветового различия используется показатель E , определяющийся по уравнению:
,
где L, a и b — цветовые координаты в системе L*a*b.
Отметим, что человеческий глаз способен замечать цветовые различия в размере четырех единиц, а по европейскому стандарту допустимое значение для цветового различия принято равным трем.
Спетрофотометр SpectroEye, благодаря встроенному микропроцессору, позволяет измерять не только координаты цвета, но и значение цветового различия между несколькими образцами.
С помощью утилиты KeyWizard результаты измерения можно переносить в компьютер
Помимо вышеописанных функций SpectroEye имеет ряд дополнительных возможностей. Так, например, функция измерения интенсивности цвета позволяет контролировать содержание пигментов в красках. С помощью SpectroEye можно определять степень белизны (по ISO 457, ASTM E313, по Бергеру и по Стенсби) и желтизны запечатываемого материала (по ASTM E313 и ASTM D1925).
Полезными при работе с цветом могут быть интегрированные в спектрофотометр стандартные библиотеки цветов Pantone, HKS, Toyo и DIC. Пользователь может создавать и свои собственные библиотеки с часто используемыми эталонными значениями цветов. Если у пользователя открыты функции работы с библиотеками цветов, то их можно загружать из Интернета.
Можно существенно расширить набор функций спектрофотометра, подключив его к компьютеру, оснащенному специальным программным обеспечением. С помощью опциональной утилиты KeyWizard это позволяет переносить результаты измерения непосредственно в электронные таблицы.
С помощью программы Ink Formulation можно подобрать рецептуру краски
Если на компьютере установлен программный пакет Color Quality, то можно автоматизировать процесс контроля над цветом, а программный пакет Ink Formulation позволяет рассчитать рецепт смесевой краски из тех красителей, которые используются в работе. При этом учитывается множество различных факторов, таких как спектральный состав красителей, цвет запечатываемого материала, вязкость краски, ее кроющая сила и многое другое. Программа дает возможность не только выбрать оптимальный рецепт, но и произвести необходимую коррекцию, определить расход краски, а также учесть уже имеющиеся рецепты для составления новых цветов.
Таким образом обеспечивается максимальная точность в получении специальных цветов с наименьшими затратами средств и времени.
Кроме того, спектроденситометр SpectroEye можно эффективно использовать и для решения задач управления цветом (Color Management System).
При передаче изображения от одного устройства к другому (оригинал — сканер, сканер — монитор, монитор — печатное устройство и т.п.) неизбежно возникает искажение цветопередачи, поскольку различные устройства работают в разных цветовых пространствах. Поэтому необходима методика, позволяющая осуществлять корректный перевод данных из одного цветового пространства в другое. Система управления цветом позволяет делать это на различных этапах обработки изображения, применяя цветовое пространство CIELab в качестве промежуточного и специальные цветовые ICC-профили используемых устройств (сканера, цифровой камеры, монитора, печатного устройства). Построение ICC-профилей требует точного измерения специальных тестовых карт. SpectroEye работает с системами калибровки различных устройств (сканеров, мониторов, цветопробных и печатающих устройств), в частности с программой ProfileMaker.
Редакция выражает признательность центру GretagMacbeth (тел.: (095) 976-1826) за предоставление для обзора спектрофотометра/денситометра GretagMacbeth SpectroEye .
КомпьюАрт 7’2004
Ручной денситометр для драк | Reflexions-Densitometer
Weitere Informationen?
Es gibt verschiedene Stufen der Prozesssteuerung beim Druck. Visuelle Vergleiche ermöglichen zwar die rudimentäre Beurteilung einer Übereinstimmung, sind allerdings auch sehr subjektiv und daher nicht sehr präzise oder wiederholgenau. Денситометр от X-Rite идеально подходит для Dichtemessung und — regelung beim Vierfarbdruck (CMYK). Durchsuchen Sie unten unser Sortimetern Densitometern, oder setzen Sie sich mit unserem Team in Verbindung, um zu erfahren, welches Densitometer für Ihr Unternehmen am besten geeignet ist.
Детали
Детали
Был ли versteht man unter Druckdichte?
Die Dichte ist das grundlegendste Maß für die mechanischen Druckeigenschaften.
Die Reflexionsdichte wird и der Lichtmenge berechnet, die vom Bedruckstoff (Papier, Folie usw.) und der Druckfarbe reflektiert wird. Sie ist eine einfache Methode zur Beurteilung von Änderungen der Farbschichtdicke oder der Konzentration des Farbauftrags. Mit zunehmender Farbschichtdicke oder Konzentration wird mehr Licht Absorbiert, а также Weniger Licht reflektiert. Demzufolge wird eine höhere Dichte im Gerät angezeigt.
Wofür wird ein Densitometer verwendet?
Ein Aufsicht-Densitometer dient zur Farbmessung durch rote, grüne und blaue Filter – vergleichbar mit den Filtern, die bei der Farbseparation zum Einsatz kommen. Es gibt Druckmaschinenbedienern количественные, umsetzbares обратная связь. Densitometer messen Änderungen, die durch mechanische Änderungen in der Druckmaschine entstehen, einschließlich Volltonfarbdichte, Tonwertzunahme/Punktzuwachs und Farbannahme.
Денситометр или спектрофотометр?
Денситометр nimmt keine Farbmessung vor. Durch die Filter erscheint die jeweilige Complementärfarbe dunkel.
Aus diesem Grund heißt es manchmal, dass Densitometer schwarzweiß «sehen».
WWarum benötige ich ein Денситометр?
Durch jede Änderung in der Druckmaschine können sich die mechanischen Druckeigenschaften ändern. Ein Денситометр Канн Druckmaschinenbedienern количественные, umsetzbares Обратная связь zu diesen mechanischen Druckeigenschaften geben.
- Eine Änderung der Farbdichte kann direkt auf eine Änderung der Farbschichtdicke oder Farbauftragsmenge zurückzuführen sein.
- Eine Änderung der Tonwertzunahme bzw. des Punktzuwachses kann auf eine Änderung des Anpressdrucks oder des Gummituchs und der Aufzugsstärke zurückzuführen sein.
- Die Farbannahme ist ein Maß dafür, wie gut der Farbauftrag auf einen Bedruckstoff übertragen wird.
Der Einsatz eines Densitometers zur Überwachung der mechanischen Druckeigenschaften ist eine gute Grundlage für die Prozesssteuerung und von großer Bedeutung zur einheitlichen Wiedergabe von Halbtonbildern und Grafiken.
Für höchstmögliche Präzision sollten Sie Densitometer regelmäßig kalibrieren.
Был ли versteht man unter Dichtemessung?
Dichte ist nicht gleich Farbe. Die Dichte drückt nur aus, wie hell oder dunkel eine Farbe ist, und nicht, ob die Farbe richtig ist. Zur Dichteregelung an der Druckmaschine kann ein Densitometer nur zwei Arten von Messungen vornehmen:
1 — Die Vierfarbdruck-Prozesssteuerung kann mit einem herkömmlichen Densitometer überwacht werden.
Bei einer Offsetdruckmaschine ist der Farbpigmentauftrag sehr gleichmäßig. Eine Änderung der Dichte ist auf eine Änderung der Farbschichtdicke zurückzuführen. Bei einer Flexodruckmaschine kann sich der Farbauftrag durch die Konzentration der Druckfarbe ändern. Durch die Zugabe von Füllstoff oder Wasser zur Flexodruckfarbe werden weniger Farbpigmente auf den Bedruckstoff übertragen. Demzufolge ist die Farbe heller; der Dichtewert ist niedriger. Durch die Verdunstung der Farbträger nimmt die Konzentration der Flexodruckfarbe zu.
Infolgedessen wird eine höhere Dichte gemessen. Die Verwendung der Dichtewerte der Volltonfarben Cyan, Magenta, Gelb und Schwarz zur Überwachung und Korrektur der Farbschichtdicke oder Konzentration ist wichtig für die Prozesssteuerung.
- Der (Raster-)Tonwert , auch Flächendeckungsgrad genannt, gibt den Anteil der bedruckten Fläche an der Gesamtfläche in Prozent an. Die Tonwertzunahme (TWZ) wird auch als Punktzuwachs bezeichnet. Die TWZ ist die Differenz zwischen dem Tonwert (в Prozent) des Drucks и dem Tonwert (в Prozent) der Vorlage. Je nach Ihrem Druckverfahren und der von Ihnen angewandten Methode zur Druckmaschinenkalibrierung liegen die Werte für die Tonwertzunahme normalerweise in einem Bereich von 16 % bis 22 %.
- Die Farbannahme/scheinbare Farbannahme gibt an, wie gut eine nasse Druckfarbe auf den Bedruckstoff und die vorherige Druckfarbe übertragen wird. Die Messung der Farbannahme ist eine Methode, um eine Farbverschiebung beim Übereinanderdruck von Farben zu prognostizieren.
Allerdings können die Druckbedingungen die Fähigkeit einschränken, eine gute Farbannahme zu erzielen. Mehrere Variablen beim Druckprozess können sich auf die Farbannahme auswirken. Einige Variablen, wie etwa die Druckgeschwindigkeit или Trocknergeschwindigkeit bei Druckmaschinen, bei denen Trockner zwischen den Druckwerken installiert sind, können vom Operator kontrolliert und gesteuert werden. Das Feuchtmittel (im Feuchtwerk) einer Offsetdruckmaschine oder die Farbschichtdicke kann sich auf die Zügigkeit (fachsprachlich «Tack») der Druckfarbe auswirken. Einige Variablen erfordern Änderungen, die vom Operator nicht zu kontrollieren sind, wie der in der Offsetdruckfarbe festgelegte Tack. In diesem Fall kann der Farbhersteller die Druckfarbe durch Zusatzstoffe ändern oder sogar eine Umstellung auf ein anderes Druckfarbsystem mit einem anderen Tack-Verhalten vornehmen. - Druckkontrast -Werte wie «flaches Druckbild» (niedrige Druckkontrastwerte) gegenüber «kristallklarem Druckbild» (hohe Druckkontrastwerte) стимуляторы кишки мит дер субъективный Beurteilung der Druckqualität überein. Im Vergleich zu den Werten für die Tonwertzunahme in den Mitteltönen, die sich mit der Farbschichtdicke ändern, erfordern hohe Druckkontrastwerte eine hohe Dichte und Druckschärfe, um die Tiefenzeichnung zu erhalten. Bei der Produktion wird der Druckkontrast oft als Richtwert zur Aufrechterhaltung des richtigen Farbe-Wasser-Gleichgewichts verwendet. Wird der Contrast beim Druck schlechter, kann dies ein Zeichen dafür sein, dass die Gummitücher gewaschen werden müssen.
Allerdings können die Druckbedingungen die Fähigkeit einschränken, eine gute Farbannahme zu erzielen. Mehrere Variablen beim Druckprozess können sich auf die Farbannahme auswirken. Einige Variablen, wie etwa die Druckgeschwindigkeit или Trocknergeschwindigkeit bei Druckmaschinen, bei denen Trockner zwischen den Druckwerken installiert sind, können vom Operator kontrolliert und gesteuert werden. Das Feuchtmittel (im Feuchtwerk) einer Offsetdruckmaschine oder die Farbschichtdicke kann sich auf die Zügigkeit (fachsprachlich «Tack») der Druckfarbe auswirken. Einige Variablen erfordern Änderungen, die vom Operator nicht zu kontrollieren sind, wie der in der Offsetdruckfarbe festgelegte Tack. In diesem Fall kann der Farbhersteller die Druckfarbe durch Zusatzstoffe ändern oder sogar eine Umstellung auf ein anderes Druckfarbsystem mit einem anderen Tack-Verhalten vornehmen.
Im Vergleich zu den Werten für die Tonwertzunahme in den Mitteltönen, die sich mit der Farbschichtdicke ändern, erfordern hohe Druckkontrastwerte eine hohe Dichte und Druckschärfe, um die Tiefenzeichnung zu erhalten. Bei der Produktion wird der Druckkontrast oft als Richtwert zur Aufrechterhaltung des richtigen Farbe-Wasser-Gleichgewichts verwendet. Wird der Contrast beim Druck schlechter, kann dies ein Zeichen dafür sein, dass die Gummitücher gewaschen werden müssen.Das eXact Basic ist ein herkömmliches Денситометр для Dichteregelung beim Vierfarbdruck (CMYK).
2 — Die Prozesssteuerung von Sonderfarben erfordert ein Densitometer mit erweiterten Funktionen.
Die in ein herkömmliches Densitometer integrierten Filter sind für die einzelnen Prozessfarben optimiert. Für alle Sonderfarben sind diese Filter jedoch nicht оптимальный. Bei der Messung von Sonderfarben mit diesen herkömmlichen Filtern Kann es vorkommen, dass das Densitometer den Filterautotisch auswählt.
Der Sonderfarben-Tonwert (SCTV) berechnet den Tonwert von Sonderfarben (ISO 20654:2017). Bei dieser Methode werden die spektralen Reflexionswerte zur Berechnung der Tonwerte des Papiers (0 %) и der Volltonfarbe (100 %) verwendet. Ein einfaches Densitometer kann diese Werte nicht bereitstellen, weil sich die SCTV-Tonwerte von den CMYK-Tonwerten unterscheiden.
Zur Messung der Dichte einer Sonderfarbe benötigen Sie das eXact Basic Plus-Densitometer der ein eXact-Spektralfotometer, um eine Sonderfarbe mit der optimalen spektralen Wellenlänge für die betreffende Farbe zu messen.
Плотномер Welches лучше?
- Для Prozesssteuerung und Dichteregelung beim Vierfarbdruck (CMYK) bietet das eXact Basic die Funktionen eines herkömmlichen Денситометры.
- Für Messungen der Dichte und Tonwerte von Sonderfarben bietet das eXact Basic Plus erweiterte Dichtefunktionen.
- Die Modelle der eXact-Familie sind aufrüstbar. Zur Verbesserung der Farbsteuerung oder Anpassung Ihrer Produktion and einen Druckstandard wie GRACoL, SWOP, FOGRA usw. können Sie Ihr eXact-денситометр auf ein eXact-спектральный фотометр aufrüsten.
- Wenn Sie auf dersuche nach einem Durchsicht-Densitometer sind, bietet Rite auch Different Densitometer für die Dichtemessung von Filmen.
können Sie Ihr eXact-денситометр auf ein eXact-спектральный фотометр aufrüsten.Lesen Sie unseren Blog, um mehr über Dichtemessungen zu erfahren. Oder setzen Sie sich mit uns in Verbindung, um mit einem Farbexperten über Ihre individuellen Anforderungen für die Dichtemessung mit einem Densitometer zu sprechen.
Angebotsanfragen: Contactformular oder phonenisch 0049 6102 79 57 10.
Technische Fragen: Контактная форма или телефон 00 800 700 300 01.
Что такое спектроденситометр? | Techkon USA
Автор: Брюс Ли Майерс, доктор философии.
Денситометры с отражением цвета уже много лет используются в графических коммуникациях и полиграфической промышленности и, вероятно, являются наиболее широко используемым типом прибора для измерения цвета для управления технологическим процессом, особенно при работе с четырехцветной печатью (CMYK).
В 19В 90-х годах стали использоваться приборы, которые, предоставляя денситометрическую информацию, назывались «спектроденситометрами». Это привело некоторых в замешательство, а другие расценили как гиперболический маркетинг. Это связано с использованием префикса «Спектро», который, как можно подумать, подразумевает «Спектро фотометр». Чтобы лучше понять различия между денситометрами, спектрофотометрами и спектроденситометрами, приводится краткая история, а также информация о том, когда и в чем заключаются различия между устройствами для измерения цвета.
В своей простейшей форме денситометр состоит из трех компонентов, предназначенных для измерения отраженного света и последующего контроля красителя на подложке: компонента освещения, компонента измерения и измерения света и компонента обработки сигналов. То же самое можно сказать и о спектрофотометрах цветного отражения. Светочувствительный и измерительный компонент, который содержит фоторецепторы, предназначенные для улавливания отраженного света, — это то, что отличает денситометры (здесь называемые «традиционными денситометрами») от их спектральных аналогов.
Здесь представлено очень краткое и, по общему признанию, чрезмерно упрощенное введение в теорию цвета, этого достаточно для элементарного понимания обсуждаемых концепций. Люди с нормальным цветовым зрением воспринимают отраженный цвет, потому что объекты избирательно поглощают и отражают падающий на них свет; ученые называют этот источник света «происшествием». Если падающий свет белый, он содержит равные части видимого спектра (часто рассматриваемого как радуга). Длина волны света определяет его цвет, длины волн видимого спектра света могут быть измерены в диапазоне от 400 до 700 нм. нм. Длина волны 700 нм может быть описана как красная, длина волны 400 нм может быть описана как фиолетовая. Между «R» и «V» многие описывают последовательные цвета как оранжевый (O), желтый (Y), зеленый (G), синий (B) и индиго (I): знаменитый «ROY G BIV». Если видимый спектр 400–700 нм разделить на три равные части по 100 нм, то часть 400–500 нм можно назвать синей, часть 500–600 нм — зеленой, а часть 600–700 нм — красной.
основа теории аддитивного цвета RGB. Таким образом, объект, освещенный «белым» светом с длиной волны 400–700 нм, который поглощает 400–600 нм (синяя и зеленая области) и отражает область 600–700 нм, вероятно, будет описан как красный… он отражает красную часть света. падающий белый свет.
Для хроматических рабочих цветов (C, M и Y) традиционный денситометр включал по крайней мере один набор из трех фильтров разного цвета, которые были выбраны для пропускания только определенных частей видимого спектра к фоторецепторам. Эти фильтры были выбраны на основе их способности делить видимый спектр по существу на три области: вышеупомянутую красную, зеленую и синюю. Эти фильтры имеют интересный эффект; например, желтый объект, освещенный белым светом и рассматриваемый через синий фильтр, воспринимается как почти черный. Это связано с тем, что синий фильтр в значительной степени блокирует зеленую и красную части падающего спектра, которые обычно отражает желтый объект. Поскольку желтый объект поглощает синий свет, он кажется почти черным.
Это означает, что небольшие изменения в желтом объекте будут легче восприниматься фоторецепторами денситометра при просмотре через синий фильтр. То же самое верно для зеленого фильтра, который пурпурные объекты будут воспринимать как почти черные, и красного фильтра, который голубые объекты воспринимают как почти черные. Эти красные, зеленые и синие фильтры можно рассматривать как «полосы» или «полосы пропускания» или даже «каналы». Это обеспечивает основу для плотности отражения цвета хроматического процесса: опять же, традиционные денситометры будут содержать красный, зеленый и синий фильтры, предназначенные для измерения голубых, пурпурных и желтых чернильных пленок[1]. Конкретные характеристики красного, зеленого и синего фильтров являются частью «статуса» денситометра, то есть стандарта, на котором основан денситометр.
С другой стороны, Спектрофотометры предназначены для измерения всего видимого спектра . Например, «сокращенный спектрофотометр 10 нм» может получить показания коэффициента отражения объекта при 400 нм, 410 нм, 420 нм и так далее, вплоть до 700 нм.
Эти 31 точка данных могут быть соединены для построения «спектральной кривой», которая является очень полным описанием отражающих свойств объекта. Некоторые называют спектральную кривую ДНК цвета объекта; это связано с тем, что с помощью спектральных значений можно рассчитать множество различных показателей, включая колориметрию (например, CIE LAB, Delta-E), специализированные индексы (например, яркость бумаги) и даже денситометрию состояния. Поскольку состояние денситометрии основано на известных стандартизированных откликах фильтра, для точного расчета плотности состояния достаточно иметь правильные математические и спектральные значения.
Так называемый спектроденситометр — это именно то, что является инструментом, который может вычислять показания плотности по спектральным значениям. Хотя у этой методологии есть очень реальные преимущества, которые впоследствии будут рассмотрены, некоторые ошеломлены тем, что не все спектроденситометры могут также отображать колориметрические показания.
Ситуация похожа на ситуацию с карманными калькуляторами; в магазине канцелярских товаров продаются очень простые недорогие версии и научные калькуляторы с множеством возможностей, хотя и за большие деньги. Все они состоят из источника питания, схемы и дисплея, но именно запрограммированные возможности в значительной степени определяют разницу в стоимости. Таким же образом спектроденситометры снимают спектральные показания и имеют встроенную возможность расчета плотности. Это не обязательно означает, что они могут вычислять и отображать колориметрические значения или другие показатели, которые могут быть основаны на спектральных значениях.
Однако у спектроденситометров есть много преимуществ по сравнению с традиционными денситометрами. К ним относятся:
СОСТОЯНИЯ НЕСКОЛЬКИХ ПЛОТНОСТЕЙ
Возможность чтения состояний множественных плотностей. Традиционные денситометры обычно работают по принципу «или/или» в отношении статуса, они могут считывать статус-T (самый популярный в США) ИЛИ статус-E (наиболее популярный в Европе).
Спектроденситометры обычно могут считывать оба этих наиболее популярных стандарта отражения цвета в полиграфии; пользователь выбирает то, что ему нужно.
ВОЗМОЖНОСТЬ ОБНОВЛЕНИЯ
Хотя многие спектроденситометры не отображают колориметрические значения, часто они могут. Это означает, что приобретенный сегодня базовый спектроденситометр с возможностью отображения только денситометрических характеристик, вероятно, может быть модернизирован до возможности считывания колориметрических значений и других показателей по мере необходимости. Такая модернизация, как правило, невозможна с традиционными денситометрами. Это позволяет пользователям приобретать прибор для своих текущих потребностей с прицелом на возможность обновления, если будущие требования потребуют, например, колориметрических значений.
ТОЧНОСТЬ
Спектроденситометры могут быть более точными и воспроизводимыми, чем традиционные денситометры с цветовым отражением.
В некоторых случаях их также проще откалибровать. Кроме того, спектроденситометры часто используют спектральные значения с атрибутами, которые были недоступны для традиционных денситометров. Эти атрибуты особенно полезны для принтеров, работающих с плашечными цветами и проектами триадных цветов с расширенной гаммой, и включают в себя спектральную плотность и оптимизацию плотности на основе спектральных значений.
СПЕКТРАЛЬНАЯ ПЛОТНОСТЬ (иногда называемая «плотностью по длине волны» или «лямбда-плотностью»)
Традиционные денситометры на основе фильтров оптимизированы для считывания рабочих цветов. Хотя пользователь получит номер при считывании непроцессных плашечных цветов, они не предназначены для этой цели. Спектроденситометры часто имеют возможность выбирать оптимальную длину волны для расчета плотности. Хотя это не «статусная плотность», для целей управления технологическим процессом, таких как оптимизация и регулировка толщины красочного слоя для непроцессных цветов, спектральная плотность более полезна, чем статусная плотность.
Спектральная плотность также важна для более точного управления процессом цветной печати с расширенным цветовым охватом.
ОПТИМИЗАЦИЯ ПЛОТНОСТИ НА ОСНОВЕ СПЕКТРАЛЬНЫХ ЗНАЧЕНИЙ
Известная как InkCheck с приборами Techkon SpectroDens, InkCheck отвечает на вопрос «Какая плотность минимизирует Delta-E для этого образца?» С помощью этой функции пользователи могут принимать обоснованные решения относительно оптимизации Delta-E посредством регулировки плотности печати. Это часто указывает, нужно ли повторно смешивать чернила или простая регулировка плотности будет достаточно соответствовать стандарту.
Подводя итог, можно сказать, что хотя традиционные денситометры по-прежнему используются в операциях цветной печати, важно помнить, что их лучше всего использовать для управления процессом печати CMYK. Расширенные возможности, обеспечиваемые спектроденситометром, имеют решающее значение для тех, кто печатает фирменные цвета, расширенную гамму или желает более продвинутых элементов управления.
