Пандус съемный из дерева своими руками. Исходные материалы для выполнения работ. Примеры технологий изготовления пандусных устройств.

Сегодня мы можем наблюдать на улицах огромное количество людей с ограниченными возможностями. Вот только часто получается так, что окружающие, и в частности, государство, забывают об их гражданских правах и особых потребностях. Одной из таких потребностей является пандус – конструкция, без которой перемещение людей в инвалидных колясках часто становится просто невозможным. Без пандуса не получится выйти из своей квартиры, зайти в супермаркет или аптеку, посетить матч любимой футбольной команды. Среди прочих строительных конструкций, упомянутая нами, является едва ли не самой простой, но далеко не каждый сможет ответить на вопрос, а как сделать пандус своими руками?

Для начала нужно понять что же представляет собой эта конструкция? Пандус – это площадка, имеющая незначительный уклон, при помощи которой соединяются поверхности, находящиеся на разных уровнях по отношению друг к другу.

Чаще всего вы можете наблюдать такие площадки из бетона около входов в общественные учреждения, из металла – в подъезде любого жилого дома, из дерева – в частном загородном жилье.

Помимо того, что пандусы отличаются по материалу изготовления, их можно дифференцировать и по типу конструкции. Например, наиболее распространенным является стационарный вариант. Неподвижные пандусы – это, конечно же, конструкции из монолитного бетона, которые часто закладываются на этапе проектирования и возведения любого объекта.

Однако, часто несъемные пандусы изготавливают из металла или древесины. Стационарные конструкции чаще всего располагают снаружи здания.

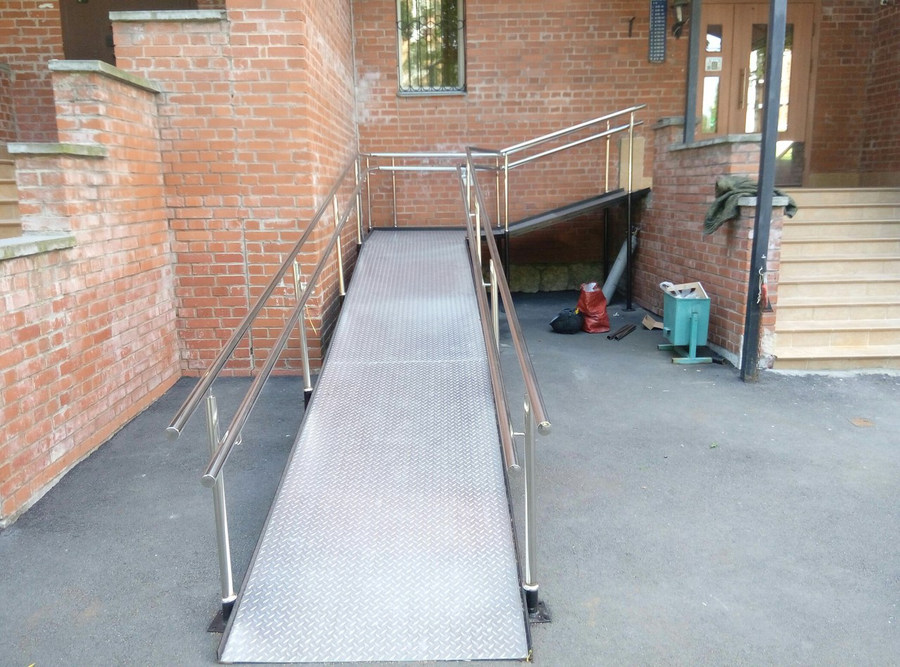

Стационарный пандус может быть изготовлен из металла

или же древесины

Идея!

Внутри здания более приемлемы откидные конструкции, которые устанавливаются в рабочее положение только по мере необходимости.

Откидная конструкция отчасти является стационарной, поскольку она всегда находится на одном и том же месте.

Вот только ее можно откидывать для того, чтобы освободить проход на лестничной площадке. Популярны они в частных домах и подъездах многоэтажных домов. Изготовление таких конструкций своими руками занимает минимальное количество времени и усилий.

Еще одним видом пандусов являются съемные конструкции:

• рампы, которые устанавливают для переезда через порог;

Рампы наиболее часто используются для переезда через порог

• телескопические конструкции, которые могут удлиняться по мере необходимости;

Телескопический пандус состоит из нескольких выдвижных секций

• ролл-пандусы, удобно сворачивающие как ковер и не занимающие много места.

Обзор роллопандуса

Преимущества устройства пандуса из металла

Следует отметить, что пандус незаменим не только в тех домах, где есть инвалидные коляски

, но еще и детский транспорт на четырех (или трех) колесах. Молодым мамочкам не следует поднимать коляску с малышом по ступенькам. Во-первых, потому что это большая физическая нагрузка, во-вторых – потому что это очень небезопасно как для ребенка, так и для его мамы. Поэтому пандус уместен и в многоквартирном доме, и в общественном учреждении, и в частном доме, где есть всего два этажа. Если вы устали ждать пока местные власти обустроят пандусный съезд около вашего подъезда, уделите этому вопросу всего один день – и вы сможете своими руками обустроить безопасный пандус для всех нуждающихся.

Изготовления такого пандуса не займет много времени

Сегодня мы поговорим о самой простой в устройстве, надежной и удобной конструкции – пандусе из металла. Такая конструкция подходит для установки как внутри, так и снаружи здания.

Ее можно неподвижно зафиксировать на месте или выполнить откидной. Если же остро стоит необходимость установить пандус на улице, а лишнего металла под рукой нет, сделайте пандус из бетона. Только помните, что к эксплуатации он будет пригоден только через 28 суток, когда бетон наберет прочность.

После того как Вы сделали заливку бетона, нужно подождать около месяца, чтобы бетон закрепился. По истечении этого срока пандус будет готов к эксплуатации

Данный факт еще раз косвенно указывает на то, что лучше ориентироваться на металлический конструктив, который существенно сэкономит время, потраченное на изготовление наклонной площадки.

Исходные материалы для выполнения работ

Итак, давайте попробуем совместными усилиями изготовить металлический пандус, который можно убирать в сторонку по мере ненадобности, то есть – с откидной конструкцией. Изготовление такого пандуса займет минимум времени.

Совет!

Прежде чем начинать выполнять работы по строительству пандуса, не поленитесь почитать некоторые нормативные требования по обустройству данных конструкций.

Для работ нам понадобятся следующие расходники:

• Металлические швеллеры – 2 шт. При выборе номера проката учтите, что швеллер должен иметь длину, перекрывающую пролет марша, а его несущая способность должна обеспечить восприятие нагрузки от коляски с человеком. Не берите тяжелые швеллеры – учтите, что пандус будет откидываться человеком вручную.

• Распорки. Они необходимы для соединения швеллеров между собой. При выборе ориентируйтесь на трубы или уголки и листовой прокат толщиной до 5 мм и шириной до 40 мм.

В качестве распорки используйте уголки или трубы

• Петли дверные для крепления пандуса к стене и обеспечения возможности откидывания.

• Пластины. Они понадобятся, чтобы отодвинуть пандус на необходимое расстояние от стены.

• Прочие крепежные элементы (шурупы, болты, гайки и т.д.). Запаситесь по три штуки каждой из упомянутых в этом пункте деталей.

Не забудьте приобрести крепежные элементы

Последовательное выполнение строительных работ

Работы по возведению пандусов своими руками следует выполнять в такой последовательности:

• Сначала просверлите в швеллере несколько отверстий так, чтобы они стыковались с отверстиями в петлях. Прикрепите петли к швеллеру, который будет установлен ближе к стене, при помощи болтов. Если с петель снять фаски, тогда шляпки болтов не будут заметны в монтируемом конструктиве.

• Подберите удлиняющие пластины так, чтобы они по ширине совпадали с петлями. Учтите, что в пластинах будут установлены в будущем стойки перил, поэтому сделайте в них вырезы немного большего диаметра, чем стойки перил.

• Определите необходимую длину распорок или расстояние между швеллерами пандуса. Вы должны исходить из расстояния между колесами детской или инвалидной коляски. Постарайтесь сделать так, чтобы между распоркой и ступенью из бетона не было промежутков. В противном случае, человек, который будет следовать за коляской, имеет все шансы споткнуться и упасть.

В разложенном виде между ступенью и распоркой не должно быть промежутков

• Закрепите швеллера с распорками болтовыми соединениями или ручной сваркой.

Соедините швеллер и распорки с помощью болтов или сварки

• Последнее.
  Предусмотрите устройство для крепления пандуса к стене в нерабочем (сложенном) положении. Это может быть шпингалет, установленный на стене, или петля, прикрепленная к дальнему швеллеру. Петля на цепи с замком может быть зафиксирована на поручне.

Сделайте крепления пандуса к стене. В данном случае используется шпингалет

На этом все работы по изготовлению пандуса из металла своими руками завершены. Можете смело тестировать свое детище. Если тестирование прошло успешно, значит вы все сделали правильно и устройство готово к эксплуатации.

В 2009 году на государственном уровне было решено, что необходимо помнить о проблемах инвалидов. В нормативных документах прописали, что все здания должны быть оборудованы так, чтобы в них могли попасть люди, которых можно отнести к маломобильным группам, в том числе и колясочники.

Актуальность проблемы

Мало кто задумывается о том, что 10 % всех людей — это инвалиды. При этом 1/3 из них может перемещаться только на коляске. Но встречаются такие люди на улице крайне редко. Одна из основных причин — это банальная невозможность выйти из дома, в котором по конструкции не предусмотрен пандус для колясок.

В настоящее время эти конструкции есть далеко не везде, что существенно затрудняет жизнь инвалидов. Но даже в оборудованных зданиях они не всегда соответствуют нормативу. Некоторые даже называют пандусом доски, брошенные на ступеньки, но это недопустимо. Параметры данной конструкции, или, как ее еще называют, устройства доступности, регламентируются документами, в которых указаны все требования к ее внешнему виду и оборудованию.

Установленные нормы

На законодательном уровне было определено, что к домам и различным зданиям должны подходить пандусы для инвалидов. Нормы их установки описаны в специальных сводах правил. Из них следует, что пандус является стационарной крупногабаритной конструкцией с установленным углом наклона. По правилам он не должен превышать 10 %. Значит, указанное устройство доступности должно быть длинным и пологим, чтобы любой инвалид-колясочник смог самостоятельно передвигаться по нему.

Еще одним отличием пандуса от других устройств доступности (к которым также относят рампы, аппарели) является то, что он с обеих сторон оборудован поручнями. Ширина указанной конструкции должна быть не менее 1 м при одностороннем движении.

Необходимо лишь из несгораемых материалов изготавливать пандусы для инвалидов. Нормы предусматривают, что период огнестойкости должен быть не менее 2 часов. Из этого становится понятно, что деревянные конструкции ни в коем случае нельзя называть пандусом.

Установка устройств доступности

Говоря об обустройстве конструкций, предназначенных для инвалидов, в первую очередь следует обратить внимание на угол наклона. Он определяется как отношение необходимой высоты подъема к длине участка, вдоль которого будет проходить наклонная поверхность. То есть для того, чтобы оборудовать возможность подъезда для колясок на подъем высотой 10 см, надо отметить расстояние длиной 1 см) и с этого участка начинать делать конструкцию. В этом случае уклон пандуса для инвалидов будет 10 % (10 см: 100 см).

Устанавливать устройства доступности необходимо во всех местах, где есть перепад уровня более 4 см. В начале каждого участка подъема надо оборудовать площадку, ширина которой должна соответствовать пандусу и быть длиной около 1,5 м.

Каждый марш пандуса позволяет подниматься на высоту не более 0,8 м. Уклон его не должен превышать соотношение высоты и длины 1:12, при необходимости подъема на высоту до 0,2 м — 1:10. Поперечный уклон конструкции допускается на уровне до 2 % (1:50).

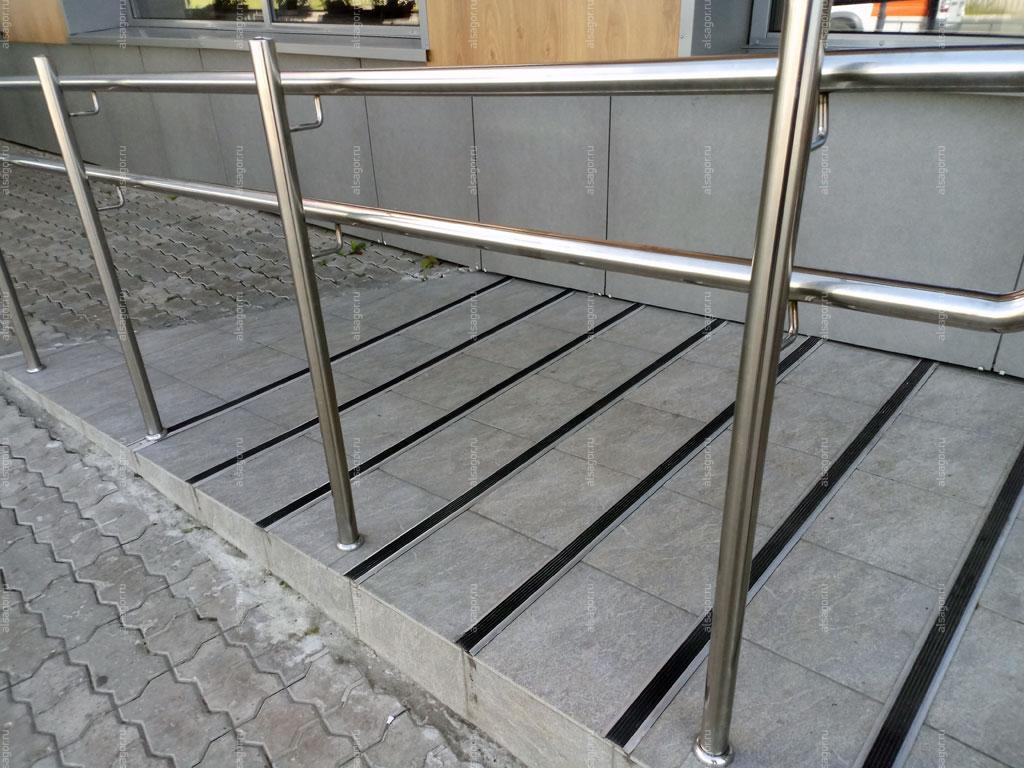

Одним из требований к оборудованию пандусов также является установка бортиков. Они должны быть в тех местах, где конструкция не примыкает к стене. Бортики предназначены для предотвращения соскальзывания коляски. Они имеют высоту 5 см. Если изначально конструкцией пандуса это не было предусмотрено, то можно по краю на указанном расстоянии от поверхности прикрепить уголок или трубу.

Также в обязательном порядке должны быть оборудованы перилами пандусы для инвалидов. Нормы обязывают делать их двойными. Верхние должны идти на высоте 0,9 м, нижние — 0,7 м. Для детей дошкольного возраста необходимо размещать их на уровне 0,5 м.

Помимо этого, нужно помнить, что поручни должны превышать длину пандуса с каждой стороны хотя бы на 30 см, быть круглыми, диаметром 3-5 см (идеальным вариантом считается сечение 4 см для взрослых и 3 см — для детей). Также важно, чтобы поручни шли непрерывно и параллельно поверхности пандуса, учитывая все его дополнительные конструкции.

Возможные вариации установки

В каждой конкретной ситуации конструкция пандуса должна разрабатываться индивидуально. В некоторых случаях необходимо предусмотреть возможность разворота, в других — нужны площадки для отдыха. Есть ситуации, когда ограждение пандуса не является обязательным. Так, его можно не ставить, если высота подъема не превышает 15 см, угол уклона составляет не более 8 %, а длина конструкции — до 1,8 м.

При оборудовании таких устройств доступности необходимо помнить, что на каждые 6-10 метров марша пандуса необходима площадка для отдыха. Если длина конструкции не превышает 10 м, то ее можно сделать цельной.

Оптимальной шириной считается 0,9-1 м. Она подходит для одностороннего движения колясок. Если оборудуется конструкция, предполагающая двустороннее движение, то ее ширина должна быть порядка 1,8 м. Если проектом не предусмотрена возможность установки перил посередине сооружения доступности, то меняется и угол, под которым должен идти пандус. Нормы предусматривают, что такая конструкция возможна лишь при условии, что наклон будет 1:15 (или 6,7 %). Ведь инвалид-колясочник сможет держаться лишь за один поручень. А это значит, что угол наклона должен быть таким, чтобы он мог подняться или спуститься и без посторонней помощи.

Пандус — устройство, предназначенное для облегчения подъёма или спуска небольшого транспорта на колёсах, вроде детской или инвалидной коляски. Подобные конструкции со специальным покрытием и обозначениями монтируются у лестниц и заменяют их. Благодаря пандусу, маломобильные граждане имеют возможность подняться или спуститься на площадку самостоятельно, без помощи сопровождающих.

Основные виды пандусов

Пандусы устанавливаются в местах, где необходимо объединить две площадки на разной высоте — на подъёмах в подъезд, вход в учреждение или торговую точку. Во всех общественных местах должны быть установлены пандусные конструкции, обеспечивающие доступ инвалидов в помещение.

Конструкции пандусов различны по назначению и внешнему виду. Эти различия обусловлены местом их расположения и предназначением. Основные виды устройств:

• стационарные;
• откидные;
• съёмные

Стационарные конструкции рассчитаны на долгий срок службы. Их обычно устанавливают на улице перед входом в магазины, учреждения, жилые многоквартирные дома. Подобные устройства предусматриваются на стадии проектирования здания и устанавливаются в процессе строительства.

Стационарный пандус выглядит как двухполосная наклонная плоскость с поручнями, выполненная из бетона или металла с противоскользящим покрытием. Чертежи подобных устройств могут предусматривать несколько поворотных площадок.

Устройство пандуса откидной конструкции внешне похоже на стационарный вариант и выполняет те же функции. Его главная отличительная особенность в наличии откидного механизма. Применяя его, можно освободить лестницу для движения пешеходов. Такие устройства обычно применяют в подъездах многоквартирных домов. Преимущество приспособления в том, что оно не создаёт помехи для передвижения по лестнице и при необходимости помогает понять коляску на лестничную площадку. Откидной пандус состоит из рельсов или платформы, закреплённой с одной стороны к стене. Её вторая сторона свободно поднимается и закрепляется в вертикальной поверхности замковым механизмом.

Съёмный или портативный пандус — устройство, предназначенное для преодоления небольших подъёмов и препятствий. Их легко установить при необходимости и снять. Такие конструкции обычно бывают разборными или складными и изготавливаются из облегчённой стали или дюралюминия.

Портативные пандусы бывают трёх видов:

• рампа;
• ролл-пандусы;
• телескопические.

Телескопические устройства раздвигаются в длину в два раза и более. У таких пандусов поверхность имеет противоскользящее покрытие. Оно необходимо для предотвращения случайного скатывания с наклонной плоскости. Подобные конструкции удобны не только для подъёма на лестницы, но и для перемещения коляски в автотранспорт. Нагрузка на такое устройство может быть до четырёхсот килограммов.

Рампа-пандус предназначен для передвижения через высокие пороги или бордюры. Эта малогабаритная платформа может быть изготовления из металла или плотной резины. С помощью рампы можно преодолеть высоту препятствия до пятнадцати сантиметров. Устройство состоит из трёх частей: двух клинообразных вставок и платформы, которая устанавливается между ними. Клинообразные вставки устанавливаются с двух сторон от препятствия, сверху укладывается горизонтальная платформа. После преодоления препятствия покрытие легко разбирается.

Пандус-ролл — сложное по технологии изготовления изделие. Он состоит из множества соединённых между собой элементов. Такая конструкция собирается для хранения в рулон и может свободно помещаться в багажнике легкового авто. Секции ролл-пандуса съёмные, поэтому его размеры легко подгоняются под любое препятствие. Изготавливают такие конструкции из алюминия, лёгкого и прочного материала.

Технические параметры пандусов

Пандусными конструкциями пользуются люди с ограниченными возможностями, поэтому к ним предъявляются повышенные требования безопасности.

Один из наиболее важных технических параметров устройства — угол наклона поверхности. Этот показатель измеряют в процентах и соотношении длины и высоты подъёма.

Согласно нормативам, максимальный угол наклона пандусной конструкции — 8 процентов. Больший угол наклона может стать непреодолимым препятствием для инвалидной коляски. Для расчёта оптимальных размеров конструкции применяют формулу 1:20. К примеру, для подъёма на высоту в 60 сантиметров потребуется длина пандуса 0,6 х 20 = 12 метров.

Важно! Если пандус имеет рельсовую конструкцию, важно, чтобы рельсы соответствовали по ширине колёсам инвалидного кресла.

В верхней и нижней точке чертежа конструкции предусматриваются горизонтальные площадки. Размер площадки должен позволять развернуть коляску. Обычно глубина такой платформы составляет полтора метра, а длина равна двойной ширине марша. Площадки также оборудуют противоскользящим покрытием.

К сведению! Если угол наклона лестничного марша больше 8 процентов, подъем коляски должен осуществляться с помощью сопровождающего лица.

Оптимальная ширина пандуса — девяносто сантиметров. Такие параметры подходят для любой инвалидной коляски. Вдоль пандуса на всю его длину устанавливаются двойные перила на высоте 60 и 80 сантиметров. Если по пандусу будет передвигаться детская инвалидная коляска, то перила устанавливают на высоте 50 сантиметров. Длина перил должна быть на тридцать сантиметров больше длины пандуса.

Края устройства должны быть ограничены бортиком высотой не менее пяти сантиметров, который будет препятствовать соскальзыванию колёс с наклонной поверхности.

К сведению! В мировой практике принято устанавливать пандусы при перепаде высот начиная от полутора сантиметров. В России установлена необходимость установки пандусных конструкций в местах с перепадом высоты в четыре сантиметра.

Примеры технологий изготовления пандусных устройств

Классический вариант пандуса состоит из трёх частей: двух горизонтальных площадок и наклонной поверхности между ними.

Бетонный пандус

При высоте подъёма в 60 сантиметров потребуется пандус длиной 12 метров и шириной в 1 метр. Для удобства его нужно разделить на два марша по шесть метров каждый. Между наклонными плоскостями необходимо установить площадку для разворота размером два квадратных метра. Из этих расчётов следует, что площадь поверхности конструкции с учётом площадки составит 14 квадратных метров.

Объем необходимого бетона = 1/10 х 14 м2 (площадь) = 1.4 кубометра

Объем стенок = 0.6 (высота) х 14 м2 (площадь)= 8.4 м2 х 0.5 толщины кирпича (0.125 м) = 1. 05 кубометра

Количество кирпича = 1.05: 0.002 = 525 штук.

Чертеж пандусной конструкции из бетона

Порядок работ:

1. Разметка будущей конструкции при помощи рулетки и верёвки.
2. Заливка основания.
3. Установка растяжки и уклона.
4. Выкладывание стенок кирпичом.
5. Засыпка полости пандуса.
6. Армирование наклонной поверхности.
7. Бетонирование.
8. Установка и закрепление перил.
9. Покрытие нескользящим материалом.

К сведению! Для заливки пандуса лучше применять бетон марки М300. Заливка осуществляется снизу вверх.

Металлический пандус

Для изготовления откидного металлического устройства потребуются швеллеры на длину лестничного пролёта. Металл на рельсах должен быть достаточно толстым, чтобы не гнуться под весом человека с инвалидной коляской. Вместе с этим, рельсы не должны быть слишком тяжёлыми, потому что придётся их часто поднимать и опускать.

В качестве несущих распорок используются металлические уголки. Для крепления нужно приготовить большие дверные петли (минимум три штуки) и замковое устройство.

Чертеж металлического пандуса:

Порядок работ:

1. К одному из швеллеров привариваются или прикручиваются петли. Важно, чтобы головки болтов не выступали внутрь рельса, иначе они будут мешать движению колёс коляски.
2. Следует точно измерить расстояние между колёсами инвалидной коляски. Это расстояние строго соблюдается при закреплении распорок между двумя рельсами.

   Важно! Устанавливая распорки для откидного пандуса, нужно предусмотреть, чтобы они плотно соприкасались со ступенями лестницы в откинутом состоянии. В этом случае человек, помогающий инвалиду поднимать коляску, не будет спотыкаться.

3. Нижняя часть пандуса крепится петлями к стене, устанавливается замок для фиксации устройства в поднятом состоянии.

Как правильно произвести замеры для проектирования пандуса:

Пандус из дерева

Деревянный пандус по своей конструкции очень схож с металлическим. Потребуются две широкие прочные доски, петли, бруски дерева для распорок. Технология изготовления и чертеж аналогичны предыдущему варианту. Деревянное устройство легче металлического и им удобнее пользоваться.

Чертеж конструкции из дерева

Если закрепить пандус со стороны перил и тщательно обработать его поверхность шлифовкой и лаком, в сложенном виде он будет выглядеть как ограждение лестничного марша. Следует помнить, что покрытие устройства, по которому будет передвигаться коляска, не должно быть скользким.

Дополнительные требования к пандусам

На поверхности устройства должно быть закреплено противоскользящее покрытие. Лучшим вариантом считается покрытие из резины. Оно значительно увеличивает трение и не допускает экстренного или случайного спуска.

Конструкция пандуса не должна мешать движению пешеходов. Зачастую в центральной части стационарной конструкции делаются ступени для того, чтобы человек, сопровождающий инвалида на коляске, мог подниматься следом.

В случае если пандусной конструкцией будет пользоваться один конкретный инвалид, ширина колеи и расстояние между рельсами рассчитывается с учётом размеров его инвалидного кресла.

Откидной пандус на лестничном марше не должен разрушать материал лестницы. Рекомендуется оборудовать его демпферным покрытием для бесшумной эксплуатации.

Площадка перед наклоном должна не только позволять развернуться инвалидному креслу, но и открыть и закрыть дверь, примыкающую к платформе. Лучше, если дверь будет открываться в сторону от пандуса.

Установка стационарных пандусов должна производиться с разрешения и под контролем соответствующих органов. Самостоятельная установка конструкций без соблюдения норм и правил, предусмотренных законодательством, не допускается. Пандус, не соответствующий нормам ГОСТ, может быть демонтирован.

Для установки пандуса в подъезде многоквартирного дома не требуется согласие жильцов. Необходимо обратиться в управляющую компанию с заявлением от имени инвалида. В месячный срок организация обязана дать ответ. При составлении заявления лучше заручиться поддержкой заинтересованных лиц, например, молодых мам, использующих детские коляски. К документу можно приложить примерный чертеж будущей конструкции.

Важно понимать, что установка пандуса — не просто исполнение норм законодательства. Для многих людей это устройство — важная часть их жизни, дающая возможность чувствовать себя полноправными членами общества.

Проблема инвалидов на колясках, которые не могут спуститься по лестничному маршу, известна всем. Об этом давно говорят, но воз и ныне там. Хорошо, если коляска помещается в лифт, то проблема решена. А вот по ступенькам лестницы съехать одному без помощи посторонних просто невозможно. И как говорится, проблема утопающих — дело самих утопающих. Поэтому инвалиды проявляют инициативу и сооружают пандусы, конечно, не сами, но добиваются своего при помощи помощников.

Когда разговор заходит об уличных конструкциях, то проблема не стоит так остро. Больше всего трудностей, когда необходимо установить пандус для инвалидов в подъезде дома. Здесь и места мало, и соседи могут возмущаться. Поэтому первое, что необходимо сделать, это договориться с соседями по подъезду, а лучше собрать у них подписи, что они не против установки пандуса для инвалидов. После чего можно переходить непосредственно к строительству.

Первым делом надо выбрать конструкцию пандуса, из чего он будет сооружаться, какова его будет форма и так далее. Давайте рассмотрим виды пандусов для инвалидов, которые можно установить в подъезде дома своими руками.

Варианты конструкций пандуса в подъезде

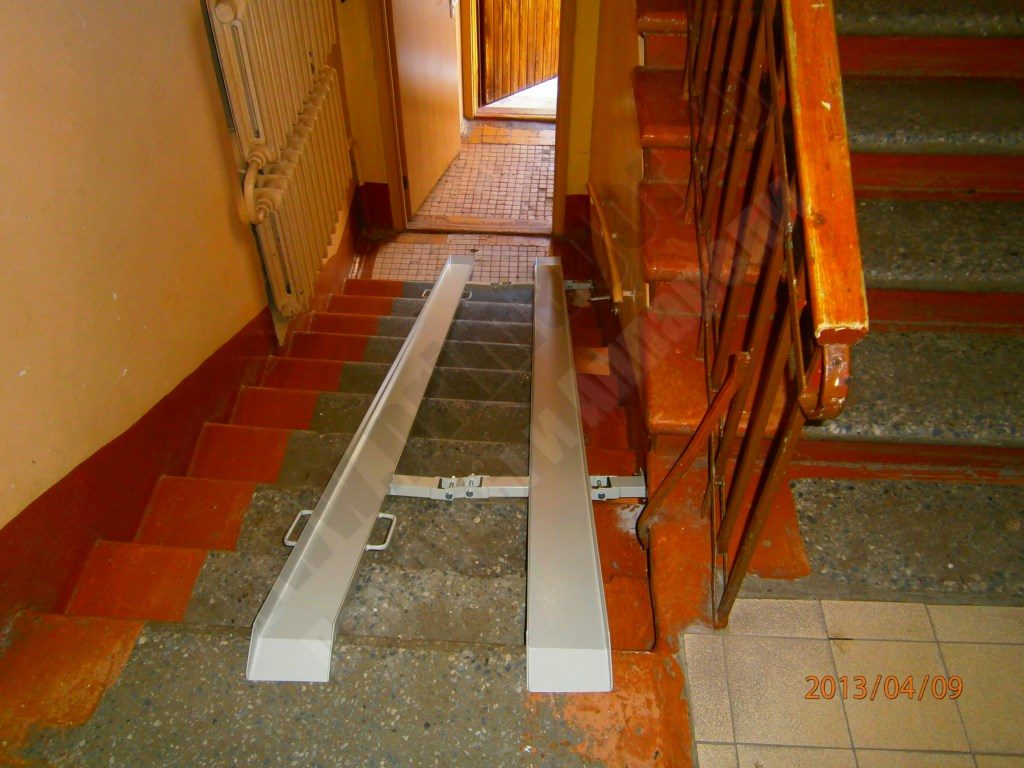

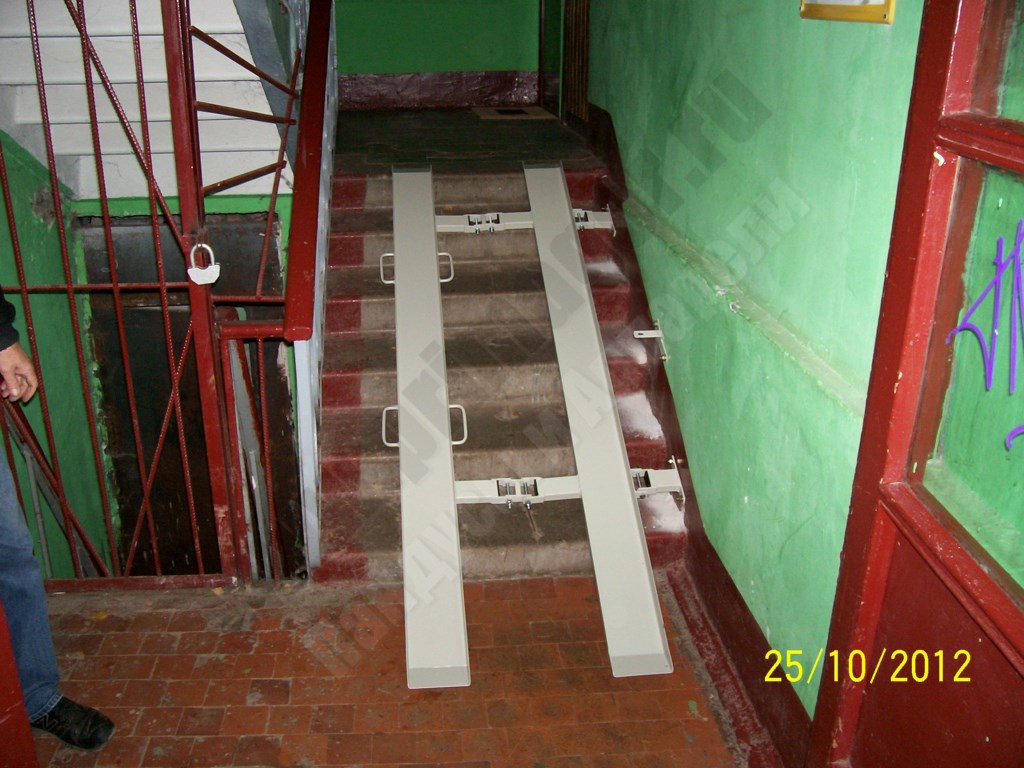

Самый легкий вариант — установить по ступенькам лестницы в подъезде два швеллера шириною 200 мм. Ее как раз хватит, чтобы помешались колеса коляски. Расстояние между ними должно быть строго равно расстоянию между колесами кресла.

Внимание! Внутренние поверхности швеллеров необходимо сделать нескользящей, поэтому рекомендуется наварить с помощью электрической сварки поперек проволоку или приклеить к ним специальные нескользящие резиновые накладки.

Теперь, как можно прикрепить элементы пандуса для инвалидов? Вариант, в принципе один, крепление производится к горизонтальным площадкам лестничного марша. Для этого придется подрезать боковые полки швеллеров и выгнуть каждый их них так, чтобы их горизонтальные полки касались поверхности площадок. Верхний выгибается наружу, нижний вовнутрь. При этом подрез нижнего должен выполняться в виде треугольника.

После чего в выгнутых элементах делаются два или три отверстия при помощи дрели, диаметр отверстий — 8-10 мм. Далее производится монтаж пандуса в подъезде.

• Устанавливаются швеллера по месту, через отверстия на плоскости площадок делаются отметки (используем маркер).
• Убираем металлические профили, делаем отверстия в бетонной плоскости лестничного марша.
• Устанавливаем элементы пандуса по месту и вкручиваем через монтажные отверстия анкера. Здесь важно, чтобы крепежи не выступали над поверхностью швеллерной полки. Можно один швеллер, который установлен у стены, усилить крепежом, для чего придется просверлить в боковой полке профиля несколько отверстий и через них провести крепление к стене.

В принципе, все, пандус для инвалидов из швеллеров в подъезде дома установлен. Можно эксплуатировать. Чтобы данное сооружение не портило интерьер подъезда, необходимо его покрасить.

Конечно, это очень простое, но эффективное устройство. Сделать его своими руками будет очень просто. Но есть в этом проекте одна проблема — это неудобство пользования лестничным маршем ходячих людей. Пандус будет занимать приличное место, ведь у него есть свои определенные размеры. К примеру: ширина лестницы в подъезде жилого дома стандартная — 135 см, ширина пандуса для инвалидов должна быть по ГОСТу 90-100 см. По сути, для свободного прохода остается всего лишь 40 см.

Откидная конструкция пандуса для инвалидов

Поэтому умельцы предлагают другой вариант. Он практически от первого мало чем отличается. Но в его конструкцию внесены изменения, касающиеся возможности убирать устройство со ступенек лестницы.

Для этого необходимо соединить между собой швеллеры, то есть, сделать своими руками единое устройство, к которому прикрепляются три стандартные дверные петли. Правда, для пандуса необходимы петли помощнее. Итак, как все это можно сделать.

• Сначала изготавливается единая конструкция пандуса для инвалидов. Два швеллера между собой соединяются в трех-четырех местах металлическими полосами (ширина 30-40 мм, толщина 3-5 мм) или угольниками. Крепление производится сваркой.
• В одном из швеллеров (ближнему к стене) высверливаются отверстия под установку дверных петель. Крепление проводится болтовым соединением.
• Для того чтобы усилить крепежный узел, рекомендуется использовать так называемую удлиняющую пластину. Все дело в том, что высота боковой полки швеллера больше, чем ширина прикрепляемой части дверной петли. Если крепить петли прямо к стене или ограждению (перилам), то ближняя боковая полка не даст всей конструкции сложиться до конца. Ее край обязательно упрется в стену. Поэтому необходимо увеличить расстояние между пандусом и стеной.
• К свободной части дверной пели прикрепляется на болтах удлиняющая пластина. А уже ее к стене.

Внимание! Все болтовые крепежи должны быть с потайной головкой.

Чтобы устройство не падало из установленного вертикального положения, необходимо на стену прикрепить обычный шпингалет. Если пандус для колясок будет установлен ближе к перилам, то на ограждение необходимо повесить цепочку с металлическим крючком или страховочным карабином. Цепочку можно заменить тросиком, пружиной или прочной веревкой.

Есть еще один вариант складного пандуса для колясок инвалидов. Его лучше сделать из легких материалов, к примеру, из алюминиевого профиля. Для этого нет необходимости два профиля под колеса крепить намертво. Между ними устанавливают растяжки, которые похожи на дверные петли. То есть, при складывании пандуса можно сложить и сами дорожки, чтобы уменьшить высоту сложенной конструкции. Посмотрите на фото ниже, и вы сразу все поймете. Правда, у этого устройства есть несколько достаточно весомых минуса:

1. Стоит такое устройство очень дорого.
2. Изготовить его из алюминия своими руками не получится, придется искать заводские варианты.
3. Цветной металл всегда в цене, так что есть большая вероятность, что охотники за цветметом просто в один день украдут пандус.
4. Можно такую конструкцию сделать и из швеллеров или оцинкованного или нержавеющего листа железа. Но вес пандуса будет очень большой. Инвалиду с таким тяжелым устройством самому не справиться.

Деревянный пандус для колясок инвалидов

Еще одно пандусное устройство в подъезде дома для инвалидов, изготовленное из деревянных материалов. Оно самое простое, потому что при изготовлении не требует использования каких-то сложных инструментов и оборудования (имеется в виду электросварку). В основе элементов конструкции лежат обрезные доски. Размеры досок: толщина 40-50 мм, ширина 200-250 мм.

Между собой несущие элементы соединяются теми же досками при помощи металлических крепежных изделий и саморезов. Во всем остальном это то же устройство, что и металлический вариант. Есть несколько требований к деревянному пандусу.

• Необходимо его устанавливать в вертикальном положении так, чтобы плоскости конструкции не касались стены. Для этого необходимо на поверхности стены установить упор из той же доски, к которому крепится крючок, замок, шпингалет или карабин.
• Нижние плоскости пандуса для колясок обязательно отделывают под дизайн подъезда дома. Оптимальный вариант — покрыть лаком или заморить. В этом случае вертикально расположенный пандус будет смотреться красиво и выполнять роль дополнительной периллы.
• Поперечины, соединяющие две дорожки, должны располагаться так, чтобы они попали между ступенями лестничного марша.
• Рабочую поверхность придется немного видоизменить. Нельзя допустить, чтобы она была скользкой, поэтому покрывать ее лаком не рекомендуется. Оптимальный вариант — набить или приклеить нескользящие накладки (они продаются в строительных магазинах) или набить мелкими гвоздиками полоски резины через каждые 20-30 см поперек дорожек.

Внимание! Если инвалид-колясочник самостоятельно передвигается по подъезду без помощи посторонних, то необходимо шпингалеты, крючки и страховочные карабины устанавливать у края пандуса с двух сторон.

То есть, будет два крепления. Одним будет открываться конструкция при выезде, вторым при въезде.

Установка дополнительных перил

Конечно, когда пандус устанавливается ближе к стационарным перилам, то проблем с самостоятельным передвижением по лестнице у инвалидов не возникает. Но если устройство расположено ближе к стене, то проблема налицо. Поэтому необходимо на стене сделать своими руками перила. Они могут быть деревянными, металлическими или готовыми пластиковыми.

Здесь самое важное точно определить место установки. Что об этом говорит государственный стандарт (имеется в виду размеры места монтажа)?

• Для удобства пользования перила устанавливаются на высоте 80 см от верхней поверхности пандуса для колясок. Для инвалидов с небольшим ростом установка производится на высоте 60 см.
• Для детей высота 50 см, но по крутым лестничным маршам они самостоятельно без помощи взрослых передвигаться не смогут, поэтому в подъездах перила для них не предусматриваются.
• Сами перила изготавливаются не из скользящих материалов.
• Расстояние от стены до поддержки — 5 см.
• Угол наклона равен углу наклона лестницы.
• За пределы лестничного марша перила выступают на 30 см с обеих сторон.

Как производится монтаж перил для пандуса? В первую очередь устанавливается высота монтажа, для этого по краям лестницы вверх откладывается высота установки перил. Через две метки проводится прямая наклонная линия. Прикладываются к ней сами перила, определяются монтажные точки, делаются метки, в которых высверливаются отверстия. В них через монтажные планки устанавливаются анкера или пластмассовые дюбели под длинные саморезы.

Готовые конструкции пандусов для инвалидов

Конечно, сделать своими руками пандус для инвалидных и детских колясок — это сэкономить большое количество денег. Но рассуждать надо с позиции не экономии, а надежности и высокой безопасности сооружения. Не лучше ли приобрести готовый вариант, изготовленный строго по ГОСТу в заводских условиях специалистами. Здесь нет вариантов, он лучше по всем показателям, размеры строго выдержаны, так что перемещение по такому пандусу будет несложным и безопасным.

Но опять-таки все будет упираться в стоимость изделия. Инвалиду с минимальной пенсией такое устройство просто не потянуть, к тому же придется еще заплатить и за установку. Поэтому вариант, изготовленный своими руками, сегодня встречается чаще в подъездах жилых домов. Даже из двух сооружений: металлическое или деревянное, выбор чаще всего падает на последний.

Хорошо, что в новостройках архитекторы и проектировщики уже закладывают установку пандусов для колясок инвалидов. Этим самым обеспечивается возможность беспрепятственного преодоления ступенек лестницы в подъезде дома. В старых домах данная проблема так и остается нерешенной. И хотя уличные пандусы уже можно часто встретить, то подъездные — большая редкость.

Заключение по теме

Как видите, сделать пандус из несложных материалов своими руками можно. Эти конструкции сегодня все чаще стали появляться в подъездах жилых домов, что радует. Этим делом не только занимаются инвалиды, их родственники и соседи. Многие благотворительные организации выделяют большие финансы, чтобы хоть как-то повысить жизненный комфорт проживания колясочников.

Но средств на всех не хватает, поэтому не стоит ждать. К примеру, деревянный пандус — это очень простое устройство, сделать его своими руками — это небольшие денежные вложения и буквально пару часов на изготовление и монтаж. Жильцы одного подъезда могут все это сделать сообща, никого не привлекая. Так, может быть, стоит все это смастерить и смонтировать. Ведь это помощь не только инвалидам, но и матерям с маленькими детьми, которых возят на колясках, пенсионерам, которые поднимают сумку с продуктами на верхние этажи.

Пандус своими руками в частном доме

Пандус своими руками: как реализовать конструкцию в домашних условиях

Пандус своими руками: как реализовать конструкцию в домашних условиях

Пандус, или иначе рампа, это наклонная под небольшим углом площадка, которая соединят две разные по высоте горизонтальные поверхности, и способствует комфортному и быстрому перемещению колесного транспорта с одной поверхности на другую.

В жизни данное устройство применяется для инвалидных, либо детских колясок для легкого, быстрого и главное беспрепятственного перемещения.

Пандусы являются незаменимым универсальным средством для маломобильных граждан при преодолении порога, лестницы и прочих труднопроходимых мест.

В основном устанавливаются на улице рядом с метро, магазинами, подъездами и в других общественных местах. В этой статье мы рассмотрим основные типы пандусов и как реализовать пандус своими руками!

Конструкции пандусов

Существует много разновидностей пандусов, а именно:

Откидные

Они также как и стационарный пандус является несъемной конструкцией, при этом всегда есть возможность его сложить, если нет необходимости в его использовании.

Данная конструкция с одной стороны крепится к стене металлическими петлями.

Он очень легок в использовании. Для того, чтобы подняться или спуститься наверх, стоит всего лишь опустить его на лестницу.

Металлический откидной пандус

После его использования пандус легко поднимается обратно и крепится специальными зажимами к стене.

Таким образом, всегда можно освободить лестничный проход. Откидные устройства чаще всего используются в общественном транспорте для доступа в них маломобильных граждан.

Данная разновидность является несъемной и рассчитана на долгое использование. Такие устройства устанавливаются внутри зданий, в основном в подъездах, для беспрепятственного входа и выхода инвалидам.

Стационарный деревянный пандус

Стационарные приспособления разрабатываются строго по ГОСТу, а его конструкция должна учитывать окружающие условия и индивидуальные черты места эксплуатации. Основными материалами, из которых делается этот вид пандусов, — это металл либо бетон.

Съемные

В этой разновидности пандусов можно выделить три категории:

1. Телескопические раздвижные устройства, которые применяются для подъема и спуска колясок в подъездах жилых домов. Данные приспособления универсальны, подходят для любых лестничных площадок и являются лучшим решением там, где установка стационарного устройства затруднительна. Его также можно применять в сложенном виде при преодолении порогов, бордюров и коротких небольших лестниц;
2. Пандусы для преодоления порогов, которые по сравнению с остальными разновидностями устройств, имеют компактные размеры. Их используют по большей части для преодоления бордюров и порогов. Они компактны и легки в использовании. Благодаря этому его может без проблем установить один человек;
3. Ролл-пандусы, принцип работы которых не сильно отличается от телескопических раздвижных моделей. Главное различие – способ складывания. Его можно легко скрутить, как обычный коврик. Именно это делает его очень удобным в использовании и при транспортировке с одного места в другое.

Наибольшей популярностью, конечно же, пользуются съемные пандусы. Они практичны в использовании, его всегда можно носить с собой, и его можно установить с помощью нескольких человек без лишних затрат.

Требования к пандусу

Подъемники для инвалидов-колясочников, какой выбрать

Стандартные размеры пандусов по ГОСТу

Как было сказано ранее, пандусы разрабатываются и устанавливаются по ГОСТу.

Угол наклона

Главное в любом пандусе – это угол его наклона к поверхности, или градус уклона. Он измеряется в процентном соотношении и имеет следующие требования:

• Угол уклона к поверхности должен составлять 5%, или 2,9°. Кроме этого, высота подъема должна равняться 80 см;
• Угол уклона может быть увеличен до 10%, или 5,7°, если пол в помещении, где устанавливается пандус, неровный и имеет перепады высот до 20 см;
• При установке пандуса кратковременного использования и при вертикально подъеме приспособления не более 50 см и длины не более 60 см, угол уклона может быть увеличен с 5 до 8%, или 4,8°;

Физические размеры пандусов

Важной характеристикой любого пандуса является его размер.

Размер также соблюдается в соответствии с установленными правилами:

1. Перед установкой пандуса необходимо соорудить специальные площадки до спуска и после спуска. Ее размер должен превышать размеры инвалидной коляски в несколько раз;
2. Ширина конструкции пандуса при одной полосе более 90 см. При обустройстве с двумя полосами движения, ширина — не менее 180 см. При этом угол наклона должен составлять 6,7%. В некоторых случаях, между полосами движения устанавливается поручень;
3. При сооружении конструкции с несколькими пролетами, между пандусами монтируются площадки промежуточного характера. Ширина площадки должна быть в два раза больше ширины марша, а глубина — 150 см.

Пандус телескопический

Физические размеры поручней

Особенной составляющей пандусов, как можно заметить, являются поручни.

Они, как и весь пандус, разрабатывается на основе все того же ГОСТа:

• Обязательная установка поручней предусматривается на конструкциях, длина которых превышает 180 см, а высота – 15 см;
• Поручни обязательно должны быть длиннее самого пандуса на 30 см, диаметр поручня может колебаться от 30 до 50 мм. Поручни обязательны к установке по все длине пандуса с обеих сторон;
• Монтаж поручней рекомендуется делать на высоте в 60 см, иногда на высоте в 80 см. Для детей, поручни устанавливаются на высоте 50 см;
• Чтобы предотвратить соскальзывание колясок с пандуса, на нем устанавливаются по бокам специальные 5-ти сантиметровые бортики.

Как известно, пандусы устанавливают в основном в общественных местах, и, конечно же, в подъездах.

Видео: Пандус своими руками

Какой сделать пандус для коляски своими руками

Но что делать, если маломобильные граждане проживают в своем доме, или в доме, где пандус не установлен? Не беда.

Всегда можно сделать пандус своими руками. Главное в этом деле – выбрать подходящий материал, из которого будет сконструирован будущий пандус.

Откидной металлический пандус можно расположить в любом месте. Для изготовления такого пандуса необходимы:

1. швеллер (2 шт.). Толщину швеллера лучше выбрать так, чтобы устройство выдержало любой вес, но при этом было легким для последующего складывания при неиспользовании;
2. распорки или уголки из металла. Их толщина — не меньше 3 мм, а ширина – не меньше 30 мм;
3. крепкие и прочные дверные петли, пластины и специальное крепежное устройство, каждый в количестве 3 шт.

Петли необходимо прикрепить к низу, используя болты. Длина пластины должна быть достаточной, чтобы в последующем всю конструкцию можно было прислонять к перилам лестницы.

Пандус металлический

Перед тем как устанавливать швеллер, необходимо измерить расстояние, на котором находятся колеса инвалидного кресла. После полоски устанавливаются параллельно колесам.

Распорки надо прикрепить так, чтобы они были максимально близко к подступенькам.

Это нужно для того, чтобы человек, который будет помогать поднимать инвалидное кресло, не поскользнулся и не упал. Далее происходит установка к перилам лестницы при помощи подготовленных петель, пластин и крепежа.

Деревянный пандус

Деревянный пандус аналогичен металлическому, но он намного сложнее в изготовлении.

Он прекрасно подойдет для лестниц, которые имеют перила с двух сторон.

Бетонный пандус отличается долговечность и надежностью. Сконструировать такой пандус самостоятельно довольно сложно, но он стоит того, чтобы потрудиться.

Заливка бетонного пандуса

Изготовление бетонного пандуса имеет 4 основных этапа:

• Сначала необходимо сделать углубление у самой кромки пандуса. После заливки бетоном этого углубления увеличится его толщина, что позволит сохранить конструкцию от растрескивания и деформации;
• Следующим шагом будет изготовление опалубки для бордюров. Необходимо создать в опалубке песчано-гравийную подушку, затем заняться армированием, и уже после всего переходить к заливке бетоном. Как результат получатся два несущих бордюра;
• Между бордюрами снова делается песчано-гравийная подушка. Сначала кладут песок, хорошо его утрамбовывают, потом кладут слой гравия и снова все трамбуют. При создании такой подушки необходимо не забыть оставить 10 см для арматуры;
• Последний шаг – установка арматурного каркаса и заливка бетона.

Заключение

Таким образом, каждый желающий имеет возможность внести вклад в развитие специальной инфраструктуры, в которой так нуждаются люди с ограниченными способностями.

Это поможет им посещать общественные места без каких-либо помех и жить полной жизнью, как и все окружающие их люди.

Металлический пандус

Сегодня мы можем наблюдать на улицах огромное количество людей с ограниченными возможностями. Вот только часто получается так, что окружающие, и в частности, государство, забывают об их гражданских правах и особых потребностях. Одной из таких потребностей является пандус – конструкция, без которой перемещение людей в инвалидных колясках часто становится просто невозможным. Без пандуса не получится выйти из своей квартиры, зайти в супермаркет или аптеку, посетить матч любимой футбольной команды. Среди прочих строительных конструкций, упомянутая нами, является едва ли не самой простой, но далеко не каждый сможет ответить на вопрос, а как сделать пандус своими руками? Для начала нужно понять что же представляет собой эта конструкция? Пандус – это площадка, имеющая незначительный уклон, при помощи которой соединяются поверхности, находящиеся на разных уровнях по отношению друг к другу. Чаще всего вы можете наблюдать такие площадки из бетона около входов в общественные учреждения, из металла – в подъезде любого жилого дома, из дерева – в частном загородном жилье.

Разновидности пандусов для колесного транспорта

Помимо того, что пандусы отличаются по материалу изготовления, их можно дифференцировать и по типу конструкции. Например, наиболее распространенным является стационарный вариант. Неподвижные пандусы – это, конечно же, конструкции из монолитного бетона, которые часто закладываются на этапе проектирования и возведения любого объекта.

Бетонный пандус

Однако, часто несъемные пандусы изготавливают из металла или древесины. Стационарные конструкции чаще всего располагают снаружи здания.

Стационарный пандус может быть изготовлен из металлаили же древесины

Идея!Внутри здания более приемлемы откидные конструкции, которые устанавливаются в рабочее положение только по мере необходимости.

Откидная конструкция отчасти является стационарной, поскольку она всегда находится на одном и том же месте. Вот только ее можно откидывать для того, чтобы освободить проход на лестничной площадке. Популярны они в частных домах и подъездах многоэтажных домов. Изготовление таких конструкций своими руками занимает минимальное количество времени и усилий.

Откидной пандус

Еще одним видом пандусов являются съемные конструкции:

• рампы, которые устанавливают для переезда через порог;

Рампы наиболее часто используются для переезда через порог

• телескопические конструкции, которые могут удлиняться по мере необходимости;

Телескопический пандус состоит из нескольких выдвижных секций

• ролл-пандусы, удобно сворачивающие как ковер и не занимающие много места.

Обзор роллопандуса https://www.youtube.com/watch?v=AXwrtPRhcKM

Преимущества устройства пандуса из металла

Следует отметить, что пандус незаменим не только в тех домах, где есть инвалидные коляски , но еще и детский транспорт на четырех (или трех) колесах. Молодым мамочкам не следует поднимать коляску с малышом по ступенькам. Во-первых, потому что это большая физическая нагрузка, во-вторых – потому что это очень небезопасно как для ребенка, так и для его мамы. Поэтому пандус уместен и в многоквартирном доме, и в общественном учреждении, и в частном доме, где есть всего два этажа. Если вы устали ждать пока местные власти обустроят пандусный съезд около вашего подъезда, уделите этому вопросу всего один день – и вы сможете своими руками обустроить безопасный пандус для всех нуждающихся.

Изготовления такого пандуса не займет много времени

Сегодня мы поговорим о самой простой в устройстве, надежной и удобной конструкции – пандусе из металла. Такая конструкция подходит для установки как внутри, так и снаружи здания. Ее можно неподвижно зафиксировать на месте или выполнить откидной. Если же остро стоит необходимость установить пандус на улице, а лишнего металла под рукой нет, сделайте пандус из бетона. Только помните, что к эксплуатации он будет пригоден только через 28 суток, когда бетон наберет прочность.

После того как Вы сделали заливку бетона, нужно подождать около месяца, чтобы бетон закрепился. По истечении этого срока пандус будет готов к эксплуатации

Данный факт еще раз косвенно указывает на то, что лучше ориентироваться на металлический конструктив, который существенно сэкономит время, потраченное на изготовление наклонной площадки.

Исходные материалы для выполнения работ

Итак, давайте попробуем совместными усилиями изготовить металлический пандус, который можно убирать в сторонку по мере ненадобности, то есть – с откидной конструкцией. Изготовление такого пандуса займет минимум времени.

Совет!Прежде чем начинать выполнять работы по строительству пандуса, не поленитесь почитать некоторые нормативные требования по обустройству данных конструкций.

Для работ нам понадобятся следующие расходники:

• Металлические швеллеры – 2 шт. При выборе номера проката учтите, что швеллер должен иметь длину, перекрывающую пролет марша, а его несущая способность должна обеспечить восприятие нагрузки от коляски с человеком. Не берите тяжелые швеллеры – учтите, что пандус будет откидываться человеком вручную.

Металлические швеллеры

• Распорки. Они необходимы для соединения швеллеров между собой. При выборе ориентируйтесь на трубы или уголки и листовой прокат толщиной до 5 мм и шириной до 40 мм.

В качестве распорки используйте уголки или трубы

• Петли дверные для крепления пандуса к стене и обеспечения возможности откидывания.

Дверные петли

• Пластины. Они понадобятся, чтобы отодвинуть пандус на необходимое расстояние от стены.

Металлические пластины

• Прочие крепежные элементы (шурупы, болты, гайки и т.д.). Запаситесь по три штуки каждой из упомянутых в этом пункте деталей.

Не забудьте приобрести крепежные элементы

Последовательное выполнение строительных работ

Работы по возведению пандусов своими руками следует выполнять в такой последовательности:

• Сначала просверлите в швеллере несколько отверстий так, чтобы они стыковались с отверстиями в петлях. Прикрепите петли к швеллеру, который будет установлен ближе к стене, при помощи болтов. Если с петель снять фаски, тогда шляпки болтов не будут заметны в монтируемом конструктиве.

Схематическое изображения откидного пандуса

• Подберите удлиняющие пластины так, чтобы они по ширине совпадали с петлями. Учтите, что в пластинах будут установлены в будущем стойки перил, поэтому сделайте в них вырезы немного большего диаметра, чем стойки перил.

Соедините швеллер и распорки с помощью болтов или сварки

• Определите необходимую длину распорок или расстояние между швеллерами пандуса. Вы должны исходить из расстояния между колесами детской или инвалидной коляски. Постарайтесь сделать так, чтобы между распоркой и ступенью из бетона не было промежутков. В противном случае, человек, который будет следовать за коляской, имеет все шансы споткнуться и упасть.

В разложенном виде между ступенью и распоркой не должно быть промежутков

• Закрепите швеллера с распорками болтовыми соединениями или ручной сваркой.

Соедините швеллер и распорки с помощью болтов или сварки

• Последнее. Предусмотрите устройство для крепления пандуса к стене в нерабочем (сложенном) положении. Это может быть шпингалет, установленный на стене, или петля, прикрепленная к дальнему швеллеру. Петля на цепи с замком может быть зафиксирована на поручне.

Сделайте крепления пандуса к стене. В данном случае используется шпингалет

На этом все работы по изготовлению пандуса из металла своими руками завершены. Можете смело тестировать свое детище. Если тестирование прошло успешно, значит вы все сделали правильно и устройство готово к эксплуатации. Откидной пандус в подъезде https://www.youtube.com/watch?v=EdWOw2F9M68

Предыдущая Своими рукамиДелаем деревянный стул-стремянку трансформер своими руками

Пандус своими руками

12.12.2017 — Стройка.ру

СОДЕРЖАНИЕ:

1. Какими бывают пандусы. На что стоит обратить внимание перед тем, как вы собираетесь сделать пандус своими руками.
2. Делаем пандус своими руками.
3. Металлический пандус. Этапы работ по установке своими руками.
4. Деревянный пандус.
5. Бетонный пандус. Этапы работ.
6. Пандус для собаки.

Внимание! Помимо строительства пандуса своими руками, вы также можете купить пандус готовый, либо все комплектуюие для создания пандуса самостоятельно, используя строительный портал Stroyka.ru. В нашем каталоге собраны все известные производители и поставщики строительно-ремонтных материалов по всей России.

К огромному счастью для отдельной категории граждан наше государство старается облегчить существование инвалидов-колясочников (хотя, это должно быть само-собой разумеющееся), жизнь которых протекает гораздо труднее, чем людей, не имеющих проблем с опорно-двигательным аппаратом.

Для этого и придуман нехитрый способ передвижения по лестницам – пандус. Такое простейшее приспособление облегчает жизнь не только людям с ограниченными возможностями, но и молодым мамам с колясками, а еще, например, и нашим меньшим друзьям, собакам. В общем, полезное это приспособление – пандус. А самое главное – мы можем сделать его своими руками.

Ничего сложного в изготовлении пандуса нет и его можно смастерить самостоятельно. Для этого необходимо лишь понять устройство, а оно совершенно простое, как и монтаж.

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски. В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека.

В многоквартирном доме очень выигрывает вариант выдвижных или откидных пандусов. Они не переносятся с места на место, но позволяют использовать себя только в необходимых случаях, не мешая движению в другие моменты. Но, в любом случае, пандус в подъезде высотки должен быть универсальным и удобным для всех, а самое главное – безопасным. Поэтому вариант однопролетного лучше не рассматривать, дабы соблюсти общие интересы.

Изготавливая пандус, не важно из какого материала и для каких конкретно целей, есть несколько неукоснительных алгоритмов, которые желательно соблюдать:

• Угол подъема. Для спуска, согласно нормативам, угол не должен превышать восемь градусов, а для подъема стоит норма в два градуса. Но, согласно ГОСТу, в определенных случаях разрешен монтаж конструкции, где допустимое значение может быть превышено на основании соответствующих документов.
• Длина рельсы должна соответствовать размеру лестницы. Если есть возможность для маневров, то лучше сделать пандус длиннее ступеней, тогда угол наклона станет меньше, что облегчит спуск и подъем, а также сделает их более удобным и безопасным.
• Затевая сооружение пандуса в многоквартирном подъезде, заручитесь согласием большинства жильцов и документом из домоуправления.
• При монтаже пандуса проследите, чтобы элементы конструкции не выходили за ее пределы в целях безопасного передвижения остальных жильцов дома.
• В случае, если вы монтируете металлический пандус, убедитесь, что выбранный материал не будет утяжелять конструкцию, которая в готовом виде не должна быть тяжелой и жесткой. Иначе, пандус не прослужит долго.
• Обязательно наличие шумопоглощающих и амортизирующих прокладок, чтобы не поступало жалоб от жильцов нижних этажей.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

• Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов. Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
• Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
• Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
• Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
• Расчистите и подготовьте место, где будет монтироваться пандус.
• После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса.

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Пандусы для порогов – это маленькие приспособления, в сравнении со всеми остальными видами, используемые исключительно для преодоления порожков и бордюров.

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

• Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
• Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
• Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Деревянные пандусы

Установка деревянных пандусов своими руками идентична работам с металлическими. Здесь тоже возможны варианты стационарного и откидного вида.

Если вы взялись сооружать деревянный пандус своими руками, то здесь будет очень важно подобрать деревянные доски, которые должны выдержать вес инвалидной коляски с человеком (ориентируемся на этот показатель, потому что коляска с младенцем заведомо легче).

И не просто найти, а найти струганные доски, на которые следует нанести слой олифы, а нерабочая поверхность доски, плюс к олифе, надо будет покрыть лаком или лакокрасочным слоем, чтобы предупредить гниение и появление плесени с грибком.

Для безопасности, края бортиков доски, как с внешней стороны, так и с внутренней, следует набить рейки, шириной идентичной ширине колес коляски.

ВАЖНО! Монтируя пандус своими руками, делайте зазор между конструкцией и стеной с перилами примерно в пятьдесят миллиметров.

Бетонный пандус

Это, конечно же, самый надежный и долговечный вариант. По своей сути – эта та же лестница, но без ступеней. Для сооружения бетонного пандуса своими руками существуют свои ГОСТы, в которых, угол наклона пандуса не должен превышать десять процентов.

При строительстве такого монолитного спуска, за основу можно взять принцип возведения обычной лестницы. По тому, как расположена опора, бетонный пандус можно разделить на три вида:

• С полной опорой на почву или насыпь.
• С опорой на несущую стену.
• Монолитный пандус без опоры.

Во всех этих видах конструкция бетонного пандуса будет иметь некоторые различия. Но, в силу достаточно сложного процесса возведения, сделать бетонный пандус своими руками – задача достаточно сложная, поэтому этот вариант спуска-подъема редко встречается в частных домах.

Пандус для собаки

Очень часто бывает, что лестницу сложно преодолеть не только людям с инвалидностью и молодым мамам, но и братьям нашим меньшим – собакам. И для них тоже делают пандус своими руками.

Чаще всего, используют переносной пандус, который можно прикрепить к автомобилю, чтобы питомец забрался внутрь; к турникам, где проходят тренировки с кинологами; к кровати или дивану, куда старенький или коротконогий песик не может взобраться самостоятельно.

Смастерить пандус для собаки своими руками еще легче, чем для колясок. Как в любом самостоятельном деле, надо составить чертеж и рассчитать количество выбранного вами материала в качестве основного, а это может быть металл или дерево.

Для щенков конструкция должна иметь сплошную плоскость с наклоном, а крупным понадобится сделать реечки-лесенки для удобства лапок.

Устройство пандусов для инвалидов. Изготовление своими руками. Установка пандуса в подъезд, дом, на крыльцо

1. Какие бывают пандусы: конструкции и устройство;
2. Основные параметры и размеры;
3. Проектирование пандуса: нормы СНиП и требования ГОСТ;
4. Как сделать пандус своими руками:
   • металлический;
   • деревянный;
   • бетонный.

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую. В повседневной жизни чаще всего используется пандус для колясок, инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Какие пандусы бывают. Виды конструкций и устройство

Наиболее распространены следующие виды пандусов:

Стационарные

Стационарные пандусы — это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона.

Откидные пандусы для колясок

Откидной пандус для колясок — подвид стационарных изделий, который может «откидываться», освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей.

Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

• раздвижные телескопические;
• рампы — пандусы для порогов;
• ролл-пандусы.

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде, раздвижной пандус может выдерживать до 400 кг.

Рампа — пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки.

Ролл пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл пандусы в деле

Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%. В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.

Проектирование пандуса: нормы СНиП и требования ГОСТ

При проектировании пандуса крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствие избежать проблем с оформлением документов на изделие.

• Обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких либо действий.
• Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6,7%, либо оборудовать изделие дополнительным поручнем, стоящим посередине.
• Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

Особые требования к поручням пандусов:

• ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
• должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
• диаметр поручней может изменяться в пределах от 30 до 50 мм;
• поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
• рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
• по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

• две полосы швеллера, длина которых равна длине лестничного марша. Толщина металла должна быть такой, чтобы он выдержал вес коляски, но при этом вся конструкция не была излишне тяжелой;
• распорки, чтобы скрепить самодельные аппарели между собой. Толщина 3-5 мм, ширина 30-40 мм. Можно использовать металлические уголки.
• 3 прочные дверные петли, 3 удлиняющие пластины, 3 крепежа, имеющие такой вид:

  где А – дверная петля, Б – удлиняющая пластина, В – крепеж.

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся за них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы закрепить откидной пандус на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей.

Деревянный пандус своими руками

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Как сделать бетонный пандус

Самый надежный из всех видов конструкций и самый долговечный. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Постройка изделия имеет несколько этапов:

1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном, это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.

   Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда, можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту «3».

3. Между бордюрами опять же формируется песчано-гравийная подушка: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.
4. Устанавливается арматурный каркас и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом. Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

Отделка пандуса

Можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

Пандус для колясок своими руками: инструкция по изготовлению

Пандус своими руками: как реализовать конструкцию в домашних условиях

Пандус, или иначе рампа, это наклонная под небольшим углом площадка, которая соединят две разные по высоте горизонтальные поверхности, и способствует комфортному и быстрому перемещению колесного транспорта с одной поверхности на другую.

В жизни данное устройство применяется для инвалидных, либо детских колясок для легкого, быстрого и главное беспрепятственного перемещения.

Пандусы являются незаменимым универсальным средством для маломобильных граждан при преодолении порога, лестницы и прочих труднопроходимых мест.

В основном устанавливаются на улице рядом с метро, магазинами, подъездами и в других общественных местах. В этой статье мы рассмотрим основные типы пандусов и как реализовать пандус своими руками!

Конструкции пандусов

Существует много разновидностей пандусов, а именно:

Откидные

Они также как и стационарный пандус является несъемной конструкцией, при этом всегда есть возможность его сложить, если нет необходимости в его использовании.

Данная конструкция с одной стороны крепится к стене металлическими петлями.

Он очень легок в использовании. Для того, чтобы подняться или спуститься наверх, стоит всего лишь опустить его на лестницу.

Металлический откидной пандус

После его использования пандус легко поднимается обратно и крепится специальными зажимами к стене.

Таким образом, всегда можно освободить лестничный проход. Откидные устройства чаще всего используются в общественном транспорте для доступа в них маломобильных граждан.

Стационарные

Данная разновидность является несъемной и рассчитана на долгое использование. Такие устройства устанавливаются внутри зданий, в основном в подъездах, для беспрепятственного входа и выхода инвалидам.

Стационарный деревянный пандус

Стационарные приспособления разрабатываются строго по ГОСТу, а его конструкция должна учитывать окружающие условия и индивидуальные черты места эксплуатации. Основными материалами, из которых делается этот вид пандусов, — это металл либо бетон.

Съемные

В этой разновидности пандусов можно выделить три категории:

1. Телескопические раздвижные устройства, которые применяются для подъема и спуска колясок в подъездах жилых домов. Данные приспособления универсальны, подходят для любых лестничных площадок и являются лучшим решением там, где установка стационарного устройства затруднительна. Его также можно применять в сложенном виде при преодолении порогов, бордюров и коротких небольших лестниц;
2. Пандусы для преодоления порогов, которые по сравнению с остальными разновидностями устройств, имеют компактные размеры. Их используют по большей части для преодоления бордюров и порогов. Они компактны и легки в использовании. Благодаря этому его может без проблем установить один человек;
3. Ролл-пандусы, принцип работы которых не сильно отличается от телескопических раздвижных моделей. Главное различие – способ складывания. Его можно легко скрутить, как обычный коврик. Именно это делает его очень удобным в использовании и при транспортировке с одного места в другое.

Наибольшей популярностью, конечно же, пользуются съемные пандусы. Они практичны в использовании, его всегда можно носить с собой, и его можно установить с помощью нескольких человек без лишних затрат.

Требования к пандусу

Читайте также про

Подъемники для инвалидов-колясочников, какой выбрать

Стандартные размеры пандусов по ГОСТу

Как было сказано ранее, пандусы разрабатываются и устанавливаются по ГОСТу.

Угол наклона

Главное в любом пандусе – это угол его наклона к поверхности, или градус уклона. Он измеряется в процентном соотношении и имеет следующие требования:

• Угол уклона к поверхности должен составлять 5%, или 2,9°. Кроме этого, высота подъема должна равняться 80 см;
• Угол уклона может быть увеличен до 10%, или 5,7°, если пол в помещении, где устанавливается пандус, неровный и имеет перепады высот до 20 см;
• При установке пандуса кратковременного использования и при вертикально подъеме приспособления не более 50 см и длины не более 60 см, угол уклона может быть увеличен с 5 до 8%, или 4,8°;

Физические размеры пандусов

Важной характеристикой любого пандуса является его размер.

Размер также соблюдается в соответствии с установленными правилами:

1. Перед установкой пандуса необходимо соорудить специальные площадки до спуска и после спуска. Ее размер должен превышать размеры инвалидной коляски в несколько раз;
2. Ширина конструкции пандуса при одной полосе более 90 см. При обустройстве с двумя полосами движения, ширина — не менее 180 см. При этом угол наклона должен составлять 6,7%. В некоторых случаях, между полосами движения устанавливается поручень;
3. При сооружении конструкции с несколькими пролетами, между пандусами монтируются площадки промежуточного характера. Ширина площадки должна быть в два раза больше ширины марша, а глубина — 150 см.

Пандус телескопический

Физические размеры поручней

Особенной составляющей пандусов, как можно заметить, являются поручни.

Они, как и весь пандус, разрабатывается на основе все того же ГОСТа:

• Обязательная установка поручней предусматривается на конструкциях, длина которых превышает 180 см, а высота – 15 см;
• Поручни обязательно должны быть длиннее самого пандуса на 30 см, диаметр поручня может колебаться от 30 до 50 мм. Поручни обязательны к установке по все длине пандуса с обеих сторон;
• Монтаж поручней рекомендуется делать на высоте в 60 см, иногда на высоте в 80 см. Для детей, поручни устанавливаются на высоте 50 см;
• Чтобы предотвратить соскальзывание колясок с пандуса, на нем устанавливаются по бокам специальные 5-ти сантиметровые бортики.

Как известно, пандусы устанавливают в основном в общественных местах, и, конечно же, в подъездах.

Видео: Пандус своими руками

Какой сделать пандус для коляски своими руками

Но что делать, если маломобильные граждане проживают в своем доме, или в доме, где пандус не установлен? Не беда.

Всегда можно сделать пандус своими руками. Главное в этом деле – выбрать подходящий материал, из которого будет сконструирован будущий пандус.

Металлический пандус

Откидной металлический пандус можно расположить в любом месте. Для изготовления такого пандуса необходимы:

1. швеллер (2 шт.). Толщину швеллера лучше выбрать так, чтобы устройство выдержало любой вес, но при этом было легким для последующего складывания при неиспользовании;
2. распорки или уголки из металла. Их толщина — не меньше 3 мм, а ширина – не меньше 30 мм;
3. крепкие и прочные дверные петли, пластины и специальное крепежное устройство, каждый в количестве 3 шт.

Петли необходимо прикрепить к низу, используя болты. Длина пластины должна быть достаточной, чтобы в последующем всю конструкцию можно было прислонять к перилам лестницы.

Пандус металлический

Перед тем как устанавливать швеллер, необходимо измерить расстояние, на котором находятся колеса инвалидного кресла. После полоски устанавливаются параллельно колесам.

Распорки надо прикрепить так, чтобы они были максимально близко к подступенькам.

Это нужно для того, чтобы человек, который будет помогать поднимать инвалидное кресло, не поскользнулся и не упал. Далее происходит установка к перилам лестницы при помощи подготовленных петель, пластин и крепежа.

Деревянный пандус

Деревянный пандус аналогичен металлическому, но он намного сложнее в изготовлении.

Он прекрасно подойдет для лестниц, которые имеют перила с двух сторон.

Бетонный пандус

Бетонный пандус отличается долговечность и надежностью. Сконструировать такой пандус самостоятельно довольно сложно, но он стоит того, чтобы потрудиться.

Заливка бетонного пандуса

Изготовление бетонного пандуса имеет 4 основных этапа:

• Сначала необходимо сделать углубление у самой кромки пандуса. После заливки бетоном этого углубления увеличится его толщина, что позволит сохранить конструкцию от растрескивания и деформации;
• Следующим шагом будет изготовление опалубки для бордюров. Необходимо создать в опалубке песчано-гравийную подушку, затем заняться армированием, и уже после всего переходить к заливке бетоном. Как результат получатся два несущих бордюра;
• Между бордюрами снова делается песчано-гравийная подушка. Сначала кладут песок, хорошо его утрамбовывают, потом кладут слой гравия и снова все трамбуют. При создании такой подушки необходимо не забыть оставить 10 см для арматуры;
• Последний шаг – установка арматурного каркаса и заливка бетона.

Заключение

Таким образом, каждый желающий имеет возможность внести вклад в развитие специальной инфраструктуры, в которой так нуждаются люди с ограниченными способностями.

Это поможет им посещать общественные места без каких-либо помех и жить полной жизнью, как и все окружающие их люди.

Видео: Пандус откидной

Изготовление пандуса из металла:материалы и последовательность работ

Металлический пандус

Сегодня мы можем наблюдать на улицах огромное количество людей с ограниченными возможностями. Вот только часто получается так, что окружающие, и в частности, государство, забывают об их гражданских правах и особых потребностях. Одной из таких потребностей является пандус – конструкция, без которой перемещение людей в инвалидных колясках часто становится просто невозможным. Без пандуса не получится выйти из своей квартиры, зайти в супермаркет или аптеку, посетить матч любимой футбольной команды. Среди прочих строительных конструкций, упомянутая нами, является едва ли не самой простой, но далеко не каждый сможет ответить на вопрос, а как сделать пандус своими руками? Для начала нужно понять что же представляет собой эта конструкция? Пандус – это площадка, имеющая незначительный уклон, при помощи которой соединяются поверхности, находящиеся на разных уровнях по отношению друг к другу. Чаще всего вы можете наблюдать такие площадки из бетона около входов в общественные учреждения, из металла – в подъезде любого жилого дома, из дерева – в частном загородном жилье.

Разновидности пандусов для колесного транспорта

Помимо того, что пандусы отличаются по материалу изготовления, их можно дифференцировать и по типу конструкции. Например, наиболее распространенным является стационарный вариант. Неподвижные пандусы – это, конечно же, конструкции из монолитного бетона, которые часто закладываются на этапе проектирования и возведения любого объекта.

Бетонный пандус

Однако, часто несъемные пандусы изготавливают из металла или древесины. Стационарные конструкции чаще всего располагают снаружи здания.

Стационарный пандус может быть изготовлен из металлаили же древесины

Идея!Внутри здания более приемлемы откидные конструкции, которые устанавливаются в рабочее положение только по мере необходимости.

Откидная конструкция отчасти является стационарной, поскольку она всегда находится на одном и том же месте. Вот только ее можно откидывать для того, чтобы освободить проход на лестничной площадке. Популярны они в частных домах и подъездах многоэтажных домов. Изготовление таких конструкций своими руками занимает минимальное количество времени и усилий.

Откидной пандус

Еще одним видом пандусов являются съемные конструкции:

• рампы, которые устанавливают для переезда через порог;

Рампы наиболее часто используются для переезда через порог

• телескопические конструкции, которые могут удлиняться по мере необходимости;

Телескопический пандус состоит из нескольких выдвижных секций

• ролл-пандусы, удобно сворачивающие как ковер и не занимающие много места.

Обзор роллопандуса https://www.youtube.com/watch?v=AXwrtPRhcKM

Следует отметить, что пандус незаменим не только в тех домах, где есть инвалидные коляски , но еще и детский транспорт на четырех (или трех) колесах. Молодым мамочкам не следует поднимать коляску с малышом по ступенькам. Во-первых, потому что это большая физическая нагрузка, во-вторых – потому что это очень небезопасно как для ребенка, так и для его мамы. Поэтому пандус уместен и в многоквартирном доме, и в общественном учреждении, и в частном доме, где есть всего два этажа. Если вы устали ждать пока местные власти обустроят пандусный съезд около вашего подъезда, уделите этому вопросу всего один день – и вы сможете своими руками обустроить безопасный пандус для всех нуждающихся.

Изготовления такого пандуса не займет много времени

Сегодня мы поговорим о самой простой в устройстве, надежной и удобной конструкции – пандусе из металла. Такая конструкция подходит для установки как внутри, так и снаружи здания. Ее можно неподвижно зафиксировать на месте или выполнить откидной. Если же остро стоит необходимость установить пандус на улице, а лишнего металла под рукой нет, сделайте пандус из бетона. Только помните, что к эксплуатации он будет пригоден только через 28 суток, когда бетон наберет прочность.

После того как Вы сделали заливку бетона, нужно подождать около месяца, чтобы бетон закрепился. По истечении этого срока пандус будет готов к эксплуатации

Данный факт еще раз косвенно указывает на то, что лучше ориентироваться на металлический конструктив, который существенно сэкономит время, потраченное на изготовление наклонной площадки.

Исходные материалы для выполнения работ

Итак, давайте попробуем совместными усилиями изготовить металлический пандус, который можно убирать в сторонку по мере ненадобности, то есть – с откидной конструкцией. Изготовление такого пандуса займет минимум времени.

Совет!Прежде чем начинать выполнять работы по строительству пандуса, не поленитесь почитать некоторые нормативные требования по обустройству данных конструкций.

Для работ нам понадобятся следующие расходники:

• Металлические швеллеры – 2 шт. При выборе номера проката учтите, что швеллер должен иметь длину, перекрывающую пролет марша, а его несущая способность должна обеспечить восприятие нагрузки от коляски с человеком. Не берите тяжелые швеллеры – учтите, что пандус будет откидываться человеком вручную.

Металлические швеллеры

• Распорки. Они необходимы для соединения швеллеров между собой. При выборе ориентируйтесь на трубы или уголки и листовой прокат толщиной до 5 мм и шириной до 40 мм.

В качестве распорки используйте уголки или трубы

• Петли дверные для крепления пандуса к стене и обеспечения возможности откидывания.

Дверные петли

• Пластины. Они понадобятся, чтобы отодвинуть пандус на необходимое расстояние от стены.

Металлические пластины

• Прочие крепежные элементы (шурупы, болты, гайки и т.д.). Запаситесь по три штуки каждой из упомянутых в этом пункте деталей.

Не забудьте приобрести крепежные элементы

Последовательное выполнение строительных работ

Работы по возведению пандусов своими руками следует выполнять в такой последовательности:

• Сначала просверлите в швеллере несколько отверстий так, чтобы они стыковались с отверстиями в петлях. Прикрепите петли к швеллеру, который будет установлен ближе к стене, при помощи болтов. Если с петель снять фаски, тогда шляпки болтов не будут заметны в монтируемом конструктиве.

Схематическое изображения откидного пандуса

• Подберите удлиняющие пластины так, чтобы они по ширине совпадали с петлями. Учтите, что в пластинах будут установлены в будущем стойки перил, поэтому сделайте в них вырезы немного большего диаметра, чем стойки перил.

Соедините швеллер и распорки с помощью болтов или сварки

• Определите необходимую длину распорок или расстояние между швеллерами пандуса. Вы должны исходить из расстояния между колесами детской или инвалидной коляски. Постарайтесь сделать так, чтобы между распоркой и ступенью из бетона не было промежутков. В противном случае, человек, который будет следовать за коляской, имеет все шансы споткнуться и упасть.

В разложенном виде между ступенью и распоркой не должно быть промежутков

• Закрепите швеллера с распорками болтовыми соединениями или ручной сваркой.

Соедините швеллер и распорки с помощью болтов или сварки

• Последнее. Предусмотрите устройство для крепления пандуса к стене в нерабочем (сложенном) положении. Это может быть шпингалет, установленный на стене, или петля, прикрепленная к дальнему швеллеру. Петля на цепи с замком может быть зафиксирована на поручне.

Сделайте крепления пандуса к стене. В данном случае используется шпингалет

На этом все работы по изготовлению пандуса из металла своими руками завершены. Можете смело тестировать свое детище. Если тестирование прошло успешно, значит вы все сделали правильно и устройство готово к эксплуатации. Откидной пандус в подъезде https://www.youtube.com/watch?v=EdWOw2F9M68

Какие бывают пандусы… -Новости — Москва

Пандус, аппарель, рампа… в повседневной жизни — это слова синонимы, обозначающие наклонную площадку (криволинейную или прямолинейную в плане), служащую для вертикального перемещения, подъема на верхние этажи инвалидов на креслах-колясках, людей, использующих детские коляски. Наличие пандусов дает возможность свободного передвижения для инвалидов-колясочников, а также существенно облегчает передвижение для мам с детьми, использующих коляски.

Если рассмотреть все многообразие пандусов их можно подразделить на следующие группы:

1. — по материалу, из которого изготовлен пандус: бетонные (конструкции из кирпича, камня и т.д.), металлические, деревянные, комбинированные. Наибольшей популярностью пользуются металлические пандусы (как при входах в здания, так и внутри), бетонные пандусы распространены преимущественно на входах в здания, деревянные пандусы — это редкость, обычно это самодельные конструкции, комбинированные пандусы бетон+железо обычно располагаются на входах в здания.

2. — по типу: стационарные, откидные, съемные.

Стационарные пандусы — это наиболее удобный вид пандусов (конечно, если они выполнены в соответствии с нормативами). Современные требования к строительству объектов социального назначения, жилья и т.д. обязывают учитывать при проектировании и строительстве различные варианты доступности для маломобильных граждан (пандусы, лифты, подъемники), однако существенная доля ранее построенных объектов не приспособлена для указанных целей. Поэтому прти невозможности устройства пандуса стационарного используют откидные или съемные пандусы.

Откидные пандусы — конструкции, располагающиеся на лестничных маршах. При использовании конструкция откидывается на ступени и используется как пандус для передвижения колясок, затем пандус паркуется к стене и фиксируется запорным устройством.

Съемные пандусы (складные съемные пандусы) — представляют собой мобильный вариант пандусов. Используются для преодоления невысоких лестниц.

Как сделать пандус своими руками

Пандус своими руками

СОДЕРЖАНИЕ:

К огромному счастью для отдельной категории граждан наше государство старается облегчить существование инвалидов-колясочников (хотя, это должно быть само-собой разумеющееся), жизнь которых протекает гораздо труднее, чем людей, не имеющих проблем с опорно-двигательным аппаратом.

Для этого и придуман нехитрый способ передвижения по лестницам – пандус. Такое простейшее приспособление облегчает жизнь не только людям с ограниченными возможностями, но и молодым мамам с колясками, а еще, например, и нашим меньшим друзьям, собакам. В общем, полезное это приспособление – пандус. А самое главное – мы можем сделать его своими руками.

Ничего сложного в изготовлении пандуса нет и его можно смастерить самостоятельно. Для этого необходимо лишь понять устройство, а оно совершенно простое, как и монтаж.

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски. В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека.

В многоквартирном доме очень выигрывает вариант выдвижных или откидных пандусов. Они не переносятся с места на место, но позволяют использовать себя только в необходимых случаях, не мешая движению в другие моменты. Но, в любом случае, пандус в подъезде высотки должен быть универсальным и удобным для всех, а самое главное – безопасным. Поэтому вариант однопролетного лучше не рассматривать, дабы соблюсти общие интересы.

Изготавливая пандус, не важно из какого материала и для каких конкретно целей, есть несколько неукоснительных алгоритмов, которые желательно соблюдать:

• Угол подъема. Для спуска, согласно нормативам, угол не должен превышать восемь градусов, а для подъема стоит норма в два градуса. Но, согласно ГОСТу, в определенных случаях разрешен монтаж конструкции, где допустимое значение может быть превышено на основании соответствующих документов.
• Длина рельсы должна соответствовать размеру лестницы. Если есть возможность для маневров, то лучше сделать пандус длиннее ступеней, тогда угол наклона станет меньше, что облегчит спуск и подъем, а также сделает их более удобным и безопасным.
• Затевая сооружение пандуса в многоквартирном подъезде, заручитесь согласием большинства жильцов и документом из домоуправления.
• При монтаже пандуса проследите, чтобы элементы конструкции не выходили за ее пределы в целях безопасного передвижения остальных жильцов дома.
• В случае, если вы монтируете металлический пандус, убедитесь, что выбранный материал не будет утяжелять конструкцию, которая в готовом виде не должна быть тяжелой и жесткой. Иначе, пандус не прослужит долго.
• Обязательно наличие шумопоглощающих и амортизирующих прокладок, чтобы не поступало жалоб от жильцов нижних этажей.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

• Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов. Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
• Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
• Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
• Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
• Расчистите и подготовьте место, где будет монтироваться пандус.
• После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса.

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Пандусы для порогов – это маленькие приспособления, в сравнении со всеми остальными видами, используемые исключительно для преодоления порожков и бордюров.

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

• Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
• Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
• Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Деревянные пандусы

Установка деревянных пандусов своими руками идентична работам с металлическими. Здесь тоже возможны варианты стационарного и откидного вида.

Если вы взялись сооружать деревянный пандус своими руками, то здесь будет очень важно подобрать деревянные доски, которые должны выдержать вес инвалидной коляски с человеком (ориентируемся на этот показатель, потому что коляска с младенцем заведомо легче).

И не просто найти, а найти струганные доски, на которые следует нанести слой олифы, а нерабочая поверхность доски, плюс к олифе, надо будет покрыть лаком или лакокрасочным слоем, чтобы предупредить гниение и появление плесени с грибком.

Для безопасности, края бортиков доски, как с внешней стороны, так и с внутренней, следует набить рейки, шириной идентичной ширине колес коляски.

ВАЖНО! Монтируя пандус своими руками, делайте зазор между конструкцией и стеной с перилами примерно в пятьдесят миллиметров.

Бетонный пандус

Это, конечно же, самый надежный и долговечный вариант. По своей сути – эта та же лестница, но без ступеней. Для сооружения бетонного пандуса своими руками существуют свои ГОСТы, в которых, угол наклона пандуса не должен превышать десять процентов.

При строительстве такого монолитного спуска, за основу можно взять принцип возведения обычной лестницы. По тому, как расположена опора, бетонный пандус можно разделить на три вида:

• С полной опорой на почву или насыпь.
• С опорой на несущую стену.
• Монолитный пандус без опоры.

Во всех этих видах конструкция бетонного пандуса будет иметь некоторые различия. Но, в силу достаточно сложного процесса возведения, сделать бетонный пандус своими руками – задача достаточно сложная, поэтому этот вариант спуска-подъема редко встречается в частных домах.

Пандус для собаки

Очень часто бывает, что лестницу сложно преодолеть не только людям с инвалидностью и молодым мамам, но и братьям нашим меньшим – собакам. И для них тоже делают пандус своими руками.

Чаще всего, используют переносной пандус, который можно прикрепить к автомобилю, чтобы питомец забрался внутрь; к турникам, где проходят тренировки с кинологами; к кровати или дивану, куда старенький или коротконогий песик не может взобраться самостоятельно.

Смастерить пандус для собаки своими руками еще легче, чем для колясок. Как в любом самостоятельном деле, надо составить чертеж и рассчитать количество выбранного вами материала в качестве основного, а это может быть металл или дерево.

Для щенков конструкция должна иметь сплошную плоскость с наклоном, а крупным понадобится сделать реечки-лесенки для удобства лапок.

Пандус своими руками

СОДЕРЖАНИЕ:

К огромному счастью для отдельной категории граждан наше государство старается облегчить существование инвалидов-колясочников (хотя, это должно быть само-собой разумеющееся), жизнь которых протекает гораздо труднее, чем людей, не имеющих проблем с опорно-двигательным аппаратом.

Для этого и придуман нехитрый способ передвижения по лестницам – пандус. Такое простейшее приспособление облегчает жизнь не только людям с ограниченными возможностями, но и молодым мамам с колясками, а еще, например, и нашим меньшим друзьям, собакам. В общем, полезное это приспособление – пандус. А самое главное – мы можем сделать его своими руками.

Ничего сложного в изготовлении пандуса нет и его можно смастерить самостоятельно. Для этого необходимо лишь понять устройство, а оно совершенно простое, как и монтаж.

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски. В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека.

В многоквартирном доме очень выигрывает вариант выдвижных или откидных пандусов. Они не переносятся с места на место, но позволяют использовать себя только в необходимых случаях, не мешая движению в другие моменты. Но, в любом случае, пандус в подъезде высотки должен быть универсальным и удобным для всех, а самое главное – безопасным. Поэтому вариант однопролетного лучше не рассматривать, дабы соблюсти общие интересы.

Изготавливая пандус, не важно из какого материала и для каких конкретно целей, есть несколько неукоснительных алгоритмов, которые желательно соблюдать:

• Угол подъема. Для спуска, согласно нормативам, угол не должен превышать восемь градусов, а для подъема стоит норма в два градуса. Но, согласно ГОСТу, в определенных случаях разрешен монтаж конструкции, где допустимое значение может быть превышено на основании соответствующих документов.
• Длина рельсы должна соответствовать размеру лестницы. Если есть возможность для маневров, то лучше сделать пандус длиннее ступеней, тогда угол наклона станет меньше, что облегчит спуск и подъем, а также сделает их более удобным и безопасным.
• Затевая сооружение пандуса в многоквартирном подъезде, заручитесь согласием большинства жильцов и документом из домоуправления.
• При монтаже пандуса проследите, чтобы элементы конструкции не выходили за ее пределы в целях безопасного передвижения остальных жильцов дома.
• В случае, если вы монтируете металлический пандус, убедитесь, что выбранный материал не будет утяжелять конструкцию, которая в готовом виде не должна быть тяжелой и жесткой. Иначе, пандус не прослужит долго.
• Обязательно наличие шумопоглощающих и амортизирующих прокладок, чтобы не поступало жалоб от жильцов нижних этажей.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

• Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов. Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
• Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
• Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
• Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
• Расчистите и подготовьте место, где будет монтироваться пандус.
• После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса.

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Пандусы для порогов – это маленькие приспособления, в сравнении со всеми остальными видами, используемые исключительно для преодоления порожков и бордюров.

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

• Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
• Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
• Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Деревянные пандусы

Установка деревянных пандусов своими руками идентична работам с металлическими. Здесь тоже возможны варианты стационарного и откидного вида.

Если вы взялись сооружать деревянный пандус своими руками, то здесь будет очень важно подобрать деревянные доски, которые должны выдержать вес инвалидной коляски с человеком (ориентируемся на этот показатель, потому что коляска с младенцем заведомо легче).

И не просто найти, а найти струганные доски, на которые следует нанести слой олифы, а нерабочая поверхность доски, плюс к олифе, надо будет покрыть лаком или лакокрасочным слоем, чтобы предупредить гниение и появление плесени с грибком.

Для безопасности, края бортиков доски, как с внешней стороны, так и с внутренней, следует набить рейки, шириной идентичной ширине колес коляски.

ВАЖНО! Монтируя пандус своими руками, делайте зазор между конструкцией и стеной с перилами примерно в пятьдесят миллиметров.

Бетонный пандус

Это, конечно же, самый надежный и долговечный вариант. По своей сути – эта та же лестница, но без ступеней. Для сооружения бетонного пандуса своими руками существуют свои ГОСТы, в которых, угол наклона пандуса не должен превышать десять процентов.

При строительстве такого монолитного спуска, за основу можно взять принцип возведения обычной лестницы. По тому, как расположена опора, бетонный пандус можно разделить на три вида:

• С полной опорой на почву или насыпь.
• С опорой на несущую стену.
• Монолитный пандус без опоры.

Во всех этих видах конструкция бетонного пандуса будет иметь некоторые различия. Но, в силу достаточно сложного процесса возведения, сделать бетонный пандус своими руками – задача достаточно сложная, поэтому этот вариант спуска-подъема редко встречается в частных домах.

Пандус для собаки

Очень часто бывает, что лестницу сложно преодолеть не только людям с инвалидностью и молодым мамам, но и братьям нашим меньшим – собакам. И для них тоже делают пандус своими руками.

Чаще всего, используют переносной пандус, который можно прикрепить к автомобилю, чтобы питомец забрался внутрь; к турникам, где проходят тренировки с кинологами; к кровати или дивану, куда старенький или коротконогий песик не может взобраться самостоятельно.

Смастерить пандус для собаки своими руками еще легче, чем для колясок. Как в любом самостоятельном деле, надо составить чертеж и рассчитать количество выбранного вами материала в качестве основного, а это может быть металл или дерево.

Для щенков конструкция должна иметь сплошную плоскость с наклоном, а крупным понадобится сделать реечки-лесенки для удобства лапок.

Устройство пандусов для инвалидов. Изготовление своими руками. Установка пандуса в подъезд, дом, на крыльцо

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую. В повседневной жизни чаще всего используется пандус для колясок, инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Какие пандусы бывают. Виды конструкций и устройство

Наиболее распространены следующие виды пандусов:

Стационарные

Стационарные пандусы — это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона.

Откидные пандусы для колясок

Откидной пандус для колясок — подвид стационарных изделий, который может «откидываться», освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей.

Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

• раздвижные телескопические;
• рампы — пандусы для порогов;
• ролл-пандусы.

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде, раздвижной пандус может выдерживать до 400 кг.

Рампа — пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки.

Ролл пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл пандусы в деле

Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%. В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.

Проектирование пандуса: нормы СНиП и требования ГОСТ

При проектировании пандуса крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствие избежать проблем с оформлением документов на изделие.

• Обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких либо действий.
• Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6,7%, либо оборудовать изделие дополнительным поручнем, стоящим посередине.
• Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

Особые требования к поручням пандусов:

• ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
• должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
• диаметр поручней может изменяться в пределах от 30 до 50 мм;
• поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
• рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
• по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

• две полосы швеллера, длина которых равна длине лестничного марша. Толщина металла должна быть такой, чтобы он выдержал вес коляски, но при этом вся конструкция не была излишне тяжелой;
• распорки, чтобы скрепить самодельные аппарели между собой. Толщина 3-5 мм, ширина 30-40 мм. Можно использовать металлические уголки.
• 3 прочные дверные петли, 3 удлиняющие пластины, 3 крепежа, имеющие такой вид: где А – дверная петля, Б – удлиняющая пластина, В – крепеж.

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся за них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы закрепить откидной пандус на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей.

Деревянный пандус своими руками

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Как сделать бетонный пандус

Самый надежный из всех видов конструкций и самый долговечный. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Постройка изделия имеет несколько этапов:

1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном, это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.

Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда, можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту «3».

Между бордюрами опять же формируется песчано-гравийная подушка: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.

Устанавливается арматурный каркас и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом. Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

Отделка пандуса

Можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

Пандус своими руками

СОДЕРЖАНИЕ:

К огромному счастью для отдельной категории граждан наше государство старается облегчить существование инвалидов-колясочников (хотя, это должно быть само-собой разумеющееся), жизнь которых протекает гораздо труднее, чем людей, не имеющих проблем с опорно-двигательным аппаратом.

Для этого и придуман нехитрый способ передвижения по лестницам – пандус. Такое простейшее приспособление облегчает жизнь не только людям с ограниченными возможностями, но и молодым мамам с колясками, а еще, например, и нашим меньшим друзьям, собакам. В общем, полезное это приспособление – пандус. А самое главное – мы можем сделать его своими руками.

Ничего сложного в изготовлении пандуса нет и его можно смастерить самостоятельно. Для этого необходимо лишь понять устройство, а оно совершенно простое, как и монтаж.

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски. В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека.

В многоквартирном доме очень выигрывает вариант выдвижных или откидных пандусов. Они не переносятся с места на место, но позволяют использовать себя только в необходимых случаях, не мешая движению в другие моменты. Но, в любом случае, пандус в подъезде высотки должен быть универсальным и удобным для всех, а самое главное – безопасным. Поэтому вариант однопролетного лучше не рассматривать, дабы соблюсти общие интересы.

Изготавливая пандус, не важно из какого материала и для каких конкретно целей, есть несколько неукоснительных алгоритмов, которые желательно соблюдать:

• Угол подъема. Для спуска, согласно нормативам, угол не должен превышать восемь градусов, а для подъема стоит норма в два градуса. Но, согласно ГОСТу, в определенных случаях разрешен монтаж конструкции, где допустимое значение может быть превышено на основании соответствующих документов.
• Длина рельсы должна соответствовать размеру лестницы. Если есть возможность для маневров, то лучше сделать пандус длиннее ступеней, тогда угол наклона станет меньше, что облегчит спуск и подъем, а также сделает их более удобным и безопасным.
• Затевая сооружение пандуса в многоквартирном подъезде, заручитесь согласием большинства жильцов и документом из домоуправления.
• При монтаже пандуса проследите, чтобы элементы конструкции не выходили за ее пределы в целях безопасного передвижения остальных жильцов дома.
• В случае, если вы монтируете металлический пандус, убедитесь, что выбранный материал не будет утяжелять конструкцию, которая в готовом виде не должна быть тяжелой и жесткой. Иначе, пандус не прослужит долго.
• Обязательно наличие шумопоглощающих и амортизирующих прокладок, чтобы не поступало жалоб от жильцов нижних этажей.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

• Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов. Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
• Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
• Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
• Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
• Расчистите и подготовьте место, где будет монтироваться пандус.
• После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса.

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Пандусы для порогов – это маленькие приспособления, в сравнении со всеми остальными видами, используемые исключительно для преодоления порожков и бордюров.

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

• Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
• Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
• Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Деревянные пандусы

Установка деревянных пандусов своими руками идентична работам с металлическими. Здесь тоже возможны варианты стационарного и откидного вида.

Если вы взялись сооружать деревянный пандус своими руками, то здесь будет очень важно подобрать деревянные доски, которые должны выдержать вес инвалидной коляски с человеком (ориентируемся на этот показатель, потому что коляска с младенцем заведомо легче).

И не просто найти, а найти струганные доски, на которые следует нанести слой олифы, а нерабочая поверхность доски, плюс к олифе, надо будет покрыть лаком или лакокрасочным слоем, чтобы предупредить гниение и появление плесени с грибком.

Для безопасности, края бортиков доски, как с внешней стороны, так и с внутренней, следует набить рейки, шириной идентичной ширине колес коляски.

ВАЖНО! Монтируя пандус своими руками, делайте зазор между конструкцией и стеной с перилами примерно в пятьдесят миллиметров.

Бетонный пандус

Это, конечно же, самый надежный и долговечный вариант. По своей сути – эта та же лестница, но без ступеней. Для сооружения бетонного пандуса своими руками существуют свои ГОСТы, в которых, угол наклона пандуса не должен превышать десять процентов.

При строительстве такого монолитного спуска, за основу можно взять принцип возведения обычной лестницы. По тому, как расположена опора, бетонный пандус можно разделить на три вида:

• С полной опорой на почву или насыпь.
• С опорой на несущую стену.
• Монолитный пандус без опоры.

Во всех этих видах конструкция бетонного пандуса будет иметь некоторые различия. Но, в силу достаточно сложного процесса возведения, сделать бетонный пандус своими руками – задача достаточно сложная, поэтому этот вариант спуска-подъема редко встречается в частных домах.

Пандус для собаки

Очень часто бывает, что лестницу сложно преодолеть не только людям с инвалидностью и молодым мамам, но и братьям нашим меньшим – собакам. И для них тоже делают пандус своими руками.

Чаще всего, используют переносной пандус, который можно прикрепить к автомобилю, чтобы питомец забрался внутрь; к турникам, где проходят тренировки с кинологами; к кровати или дивану, куда старенький или коротконогий песик не может взобраться самостоятельно.

Смастерить пандус для собаки своими руками еще легче, чем для колясок. Как в любом самостоятельном деле, надо составить чертеж и рассчитать количество выбранного вами материала в качестве основного, а это может быть металл или дерево.

Для щенков конструкция должна иметь сплошную плоскость с наклоном, а крупным понадобится сделать реечки-лесенки для удобства лапок.

Устройство пандусов для инвалидов. Изготовление своими руками. Установка пандуса в подъезд, дом, на крыльцо

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую. В повседневной жизни чаще всего используется пандус для колясок, инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Какие пандусы бывают. Виды конструкций и устройство

Наиболее распространены следующие виды пандусов:

Стационарные

Стационарные пандусы — это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона.

Откидные пандусы для колясок

Откидной пандус для колясок — подвид стационарных изделий, который может «откидываться», освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей.

Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

• раздвижные телескопические;
• рампы — пандусы для порогов;
• ролл-пандусы.

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде, раздвижной пандус может выдерживать до 400 кг.

Рампа — пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки.

Ролл пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл пандусы в деле

Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%. В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.

Проектирование пандуса: нормы СНиП и требования ГОСТ

При проектировании пандуса крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствие избежать проблем с оформлением документов на изделие.

• Обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких либо действий.
• Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6,7%, либо оборудовать изделие дополнительным поручнем, стоящим посередине.
• Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

Особые требования к поручням пандусов:

• ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
• должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
• диаметр поручней может изменяться в пределах от 30 до 50 мм;
• поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
• рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
• по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

• две полосы швеллера, длина которых равна длине лестничного марша. Толщина металла должна быть такой, чтобы он выдержал вес коляски, но при этом вся конструкция не была излишне тяжелой;
• распорки, чтобы скрепить самодельные аппарели между собой. Толщина 3-5 мм, ширина 30-40 мм. Можно использовать металлические уголки.
• 3 прочные дверные петли, 3 удлиняющие пластины, 3 крепежа, имеющие такой вид: где А – дверная петля, Б – удлиняющая пластина, В – крепеж.

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся за них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы закрепить откидной пандус на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей.

Деревянный пандус своими руками

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Как сделать бетонный пандус

Самый надежный из всех видов конструкций и самый долговечный. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Постройка изделия имеет несколько этапов:

1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном, это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.

Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда, можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту «3».

Между бордюрами опять же формируется песчано-гравийная подушка: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.

Устанавливается арматурный каркас и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом. Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

Отделка пандуса

Можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

Устройство бетонного пандуса технология — Портал о стройке. | Пенообразователь Rospena

К сожалению, так иногда происходит, что в семье кто-то из близких родственников по тем или иным причинам вынужден передвигаться в инвалидной коляске или случается, наоборот, радостное событие – прибавление потомства, и молодым мамам, конечно же, требуется вывозить свое чадо на прогулку. Инвалидная эта коляска или детская, в любом случае возникает проблема – это ступеньки, которые создают трудности не только в подъезде многоквартирной высотки, но и на ступенчатом крыльце собственного дома или магазина. В этой статье обратим внимание на то, как сделать пандус своими руками в подъезде.

Устройство пандуса

Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно. А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко. Рассмотрим устройство пандусов и их монтаж.

Содержание статьи:

Откидной пандусОткидной пандус из легкого металла

Обычно самая простая конструкция пандуса – это два металлических швеллера, расположенных параллельно по отношению друг к другу.

Если это подъезд высотки, то лучше всего будет сделать пандус универсальным и, что немаловажно, откидным – тогда он никому не помешает и пользоваться им по необходимости смогут все жильцы многоквартирного дома, а не только инвалиды-колясочники. Для этого конструкция должна состоять из двух швеллеров шириной по 200 мм. К тому же для хорошего сцепления поверхность швеллеров должна быть обязательно рифлёной или покрыта специальными противоскользящими накладками. Все это необходимо из соображения безопасности и практичности самого пандуса.

Итак, наша задача сделать стационарный или универсальный, сравнительно легкий откидной пандус в подъезде.

Что нужно учесть в конструкцииТребования к пандусу

Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона. Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.

Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.

С чего начатьПандус готов

• Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине. Для такой конструкции используются мощные дверные петли.
• Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
• С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
• Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
• Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
• С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
• Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.

Складной пандус

Будет просто замечательно, если пандус будет складным и сделан из легких сплавов металла, например, алюминия. Он будет достаточно легким и удобным в эксплуатации. Однако есть некоторые моменты, на которые особенно нужно обратить внимание. Во-первых, этот материал стоит очень недешево. Во-вторых, охотники за цветным металлом мимо такого пандуса не пройдут. Другими словами, попросту унесут. Можно использовать швеллер либо сделать из нержавеющей или оцинкованной стали, но в таком случае пандус будет тяжелым и не каждый сможет его поднять.

Из дереваСамодельный деревянный пандус в сложенном состоянии

Если вы решили соорудить откидной деревянный пандус, то, можно сказать, что каких-то серьезных конструктивных отличий от пандуса металлического здесь нет. Отличие лишь в том, что изготовление этой конструкции потребует большего времени и усилий. Почему? Мало найти подходящие деревянные доски, которые могли бы выдержать большой груз.

Во-первых, дерево должно быть хорошо струганым и его надо обязательно проолифить, а нижнюю – нерабочую поверхность досок желательно покрыть лаком. В таком случае деревянный пандус долго прослужит. Во-вторых, по краям досок, вдоль всей длины пандуса, в целях безопасности нужно будет из реек набить бортики как внутренние, так и наружные, такой ширины, чтобы на рабочую поверхность свободно помещались колеса как инвалидной, так и детской колясок.

Монтаж пандуса должен осуществляться таким образом, чтобы вся конструкция располагалась от стены или перил на расстоянии не менее 50 мм. Это позволит свести на нет какое-либо касание к вертикальным поверхностям и, следовательно, избежать неудобств и при спуске, и при подъеме.

Откидной пандус для инвалидов

Как видите, установить пандус такой конструкции совсем несложно. Главное, чтобы пользоваться им было удобно и легко, а также безопасно. Постарайтесь при изготовлении откидного пандуса в подъезде многоквартирной высотки следовать всем этим рекомендациям, и тогда вы создадите более комфортные условия проживания в вашем доме не только для людей с ограниченными возможностями, но и для самих себя.

ADA Требования к пандусу для инвалидных колясок

Многие новостройки должны иметь пандус для инвалидов или пандус для инвалидных колясок, который соответствует минимальным требованиям Закона об американцах с ограниченными возможностями (ADA). Эти пандусы обеспечивают безопасный доступ для людей с инвалидными колясками или ходунками, а также полезны для людей с колясками. Основные рекомендации ADA для пандусов включают наклон и длину пандуса, размер и размещение пандусов, а также конструкцию поручней. В дополнение к требованиям ADA местные строительные нормы и правила могут налагать дополнительные или заменяющие требования, которые должны соблюдаться в данной юрисдикции.

Характеристики рампы ADA

Согласно определению ADA, пандус представляет собой наклонный маршрут, построенный с уклоном более 1:20 (один дюйм вертикального подъема на каждые 20 дюймов горизонтальной длины или пробега) и должен соответствовать стандартным спецификациям ADA для пандусов. .

• Пандусы могут иметь максимальный уклон 1:12.
• Пандусы должны иметь ширину не менее 36 дюймов. На некоторых участках требуются более широкие пандусы.
• Все края должны быть защищены, чтобы никто не соскользнул.
• Все аппарели должны иметь верхнюю и нижнюю площадку, равную ширине самой аппарели и длине не менее 60 дюймов.
• Посадочный размер должен быть не менее пяти квадратных футов.
• Пандусы должны иметь поручни с обеих сторон, если их высота превышает 6 дюймов или их длина превышает 72 дюйма.
• Поперечные уклоны (участки, где пандус наклонен в сторону перпендикулярно длине пандуса) должен быть меньше 1:50, а поверхности должны быть устойчивыми к скольжению и устойчивыми.
• Требуется ровная площадка внизу и вверху рампы.
• Максимальная высота порога (при входе в здание) составляет 3/4 дюйма (19 мм) для наружных раздвижных дверей и 1/2 дюйма (13 мм) для других типов дверей без изменений.

Поручни рампы ADA

Если пандус для инвалидов имеет подъем более шести дюймов или горизонтальный выступ более 72 дюймов, пандус должен иметь поручни с обеих сторон. Однако поручни на пандусах не требуются. Особые рекомендации для пандусов, соответствующих требованиям ADA, включают:

• Пандус должен иметь поручни с обеих сторон всех сегментов пандуса.Внутренний поручень на поворотных переключателях всегда должен быть сплошным. Если поручень не является непрерывным, поручни должны выступать не менее чем на 12 дюймов за верхний и нижний сегменты и должны быть параллельны полу и / или поверхности земли.
• Между поручнем и стеной, на которой он установлен, должно быть свободное пространство в 1 1/2 дюйма.
• Если поручень расположен в углублении, он должен иметь глубину не менее трех дюймов и выступать не менее чем на 18 дюймов над верхом поручня.
• Поверхности поручня должны быть непрерывными, без прерываний и препятствий.
• Верхняя часть поверхности поручня должна располагаться на высоте от 34 до 38 дюймов над готовой поверхностью пола аппарели.
• Диаметр поверхности захвата поручня должен составлять от 1 1/4 до 1 1/2 дюйма, или форма должна обеспечивать эквивалентную поверхность.
• Поручень не должен иметь острых или абразивных элементов. Края должны иметь минимальный радиус 1/8 дюйма.

Рекомендуемый наклон рампы

Хотя максимальный уклон, разрешенный рекомендациями ADA, составляет 1:12, ADA рекомендует по возможности более плавный уклон от 1:16 до 1:20.Соотношение 1:12 слишком круто для некоторых людей, и для некоторых общественных зданий может потребоваться более низкий уклон. В зависимости от уклона и материала, из которого изготовлен пандус, поверхности может потребоваться дополнительная противоскользящая текстура, чтобы предотвратить скольжение.

Как построить деревянную рампу Обновление

Полный набор инструкций, показывающих, как построить свой собственный деревянный прыжок.

Я написал это для журнала Dirt Magazine еще в феврале 2008 года (выпуск № 72 — Домашнее издание… очень хороший выпуск), а также разместил отрывочное видео вверху.С тех пор многие люди наткнулись на это видео и написали по электронной почте, спрашивая, доступны ли какие-либо планы.

Что ж, поскольку этот предыдущий выпуск больше не доступен, я подумал, что выложу всю статью на случай, если начинающие плотники решат построить свой собственный пандус.

Другие видео

Билли Текрей
Фото: Майк Роуз

Хорошо, наденьте комбинезон и рулетку, я собираюсь пройти весь Голубой Питер в этом месяце с практическим уроком по строительству пандусов.А теперь, прежде чем вы скажете: «Эй, ковбой, как вы думаете, мистер Браун или что-то в этом роде?» (Мистер Браун был моим учителем по столярному делу в школе, его девизом всегда было «Поднимите палец вверх для безопасности в мастерской», по иронии судьбы, он отрезал себе большой палец острой пилой, но с деревом он был хорош) . Я скажу вам, что я, вероятно, последний, кто скажет вам, как сделать что-нибудь, кроме, может быть, бутерброда с сыром, у меня есть свой собственный стиль столярных работ, и я тоже не претендую на то, что разбираюсь в пандусах, но я создавал один раньше, и он отлично работал, поэтому я пишу это как приблизительное руководство.Вы, наверное, знаете, что беглый поиск в Интернете покажет вам сотни способов построить пандус.

Итак, вот руководство для блеферов по строительству пандуса. О, один важный момент, я использовал дешевую USB-плату, потому что я немного скупился, но если вы хотите, чтобы ваша рампа пережила годы жестокого обращения на открытом воздухе, вам действительно нужно использовать морскую фанеру, это определенно стоит дополнительных денег. .

МАТЕРИАЛЫ

• Один лист толщиной 1 2 20 мм x 2 4 40 мм (8 x 4) толщиной 1 8 мм, около 4 фунтов стерлингов
• Один лист толщиной 1 2 20 мм x 2 4 40 мм (8 x 4) толщиной 9 мм. , около 3 0
фунтов стерлингов • Стойка 1 5 м длиной 7 5 мм x 5 0 мм (3 x 2) из ​​бревна, около 2 5
фунтов стерлингов • Выбор винтов (S-команда F ixdocheappacks) 1 0
фунтов стерлингов • W oodglue 5
фунтов стерлингов • Сэндвич с сыром £ 2
• C upoftea 5 0 p

ИНСТРУМЕНТ

• Лобзиковая пила
• Лобзиковая пила
• Бесконтактное сверло / шуруповерт
• Хмелевая пила
• Кольцо проставки
• Пэнсиль
• Тип как у
• R adio
• Плещики (форсунки)

ШАГ 1 ПЕРЕХОД

Это все о переходном этапе, дорогая.Правильный переход имеет решающее значение, вы должны решить, хотите ли вы набрать высоту или расстояние, какая у вас крутая или плавная кривая? Тебе решать. Я скопировал кривую предыдущей деревянной ракеты-носителя, которую я построил много лет назад, но этот большой сыр сказал мне, что ему нужны факты, ему нужны числа, ему нужна наука, стоящая за этим. Имея это в виду, я взял свой кусок веревки и камень и поэкспериментировал с разными радиусами, пытаясь сопоставить кривую от руки, которую я нарисовал ранее. Ближайший радиус, который я получил, был радиусом 2440 мм (8 футов), поэтому я пошел с ним.

Переход. Моя веревка имела размер 2440 мм или 8 футов в старых деньгах.

Прикрепите один конец веревки к фиксированной точке и привяжите карандаш на расстоянии 2440 мм (8 футов). Расположите фиксированную точку параллельно концу доски, и с карандашным наброском на вашей дуге / переходе вы должны начать примерно 300 мм от конца, чтобы оставить достаточно места для противоположной стороны.

Разрежьте по пунктирной линии. Для этого подойдет лобзик.

Поддерживая доску на эстакаде, или я обнаружил, что старый VW Caddy работает хорошо (вы часто можете найти их на фермерских полях), затем разрежьте по пунктирной линии.

После того, как вырежете, положите шаблон на оставшийся лист и отметьте карандашом по краю, а противоположную сторону вырежьте лобзиком, как и раньше, сохраняя аккуратность.

Используя первую коронку в качестве шаблона, выделите вторую сторону.

Теперь соедините две стороны вместе, для устранения любых крупных неровностей потребуется быстрая обработка шлифовальной машинкой.

ШАГ 2 БУЭНОС ЗАПИСИ

Еще один аргумент в офисе, я хотел вырезать по бокам рампы для поперечин, другие сказали, не беспокойтесь, просто прикрутите их.В качестве компромисса я сделал половину из них надрезом, а другую половину прижал к сторонам. Вы можете сделать либо одно, либо и то, и другое.

Я пометил поперечины с шагом 200 мм и сделал надрезы друг на друге. Я был немного опрометчив, что привело к неряшливым зазубринам, убедитесь, что вы более осторожны и сделаете их плотно прилегающими, возможно, добавьте немного столярного клея.

ПОПЕРЕЧНЫЕ ЧЛЕНЫ ШАГА 3

Определите ширину пандуса; Я выбрал 900 мм только потому, что он выглядел правильно.Я использую 75 мм x 50 мм (3 × 2), но вы можете использовать брус 4 × 2 для большей прочности.

Злой или перекрестный. Я использовал 75 * 50 мм или 3 * 2 ″ и отрезал их длиной 900 мм.

Используя отрезную пилу или немного смазки для локтей и домкратную пилу, отрежьте поперечины по ширине, в моем случае 900 мм для зубчатых и 864 мм для внутренних.

Хорошие узкие выемки обеспечивают хорошее прилегание. Сборка поперечин. Зубчатый и внутренний. Верхняя угловая поперечина, важная часть дерева.

Затем нанесите немного столярного клея вокруг выемок и забейте поперечины, диагональный винт сбоку не выйдет из строя, просто чтобы крепко удерживать поперечины.Затем вкрутите поперечины с внутренним стыком. Вам также необходимо добавить дополнительные распорки сзади и у основания вашего Down and Out RampTM.

ШАГ 4 ЧАШКА ЧАЯ

Чай. Молоко. Без сахара. Кусочек торта (моросящий лимон)

Вероятно, самое время взять пять, вытряхнуть опилки из волос, сесть и расслабиться с чашкой чая, конец уже виден.

ШАГ 5 ЛИЦЕВАЯ ПАНЕЛЬ (ПОВЕРХНОСТЬ ДРУГИМИ СЛОВАМИ)

Измерьте ширину пандуса и отрежьте фанеру толщиной 9 мм.Теперь что касается длины, вы можете измерить длину кривой с помощью куска веревки или просто взорвать. Положите слой на изгиб, попросите ваших товарищей встать на него, пока вы привинчиваете его к поперечине, примерно четыре на поперечину должны это сделать.

Поверхность пандуса. Фанера 9мм. Привинтите 9-миллиметровый слой к поперечине. Обрежьте слой толщиной 9 мм заподлицо с вершиной изгиба.

Затем просто отрежьте излишки наверху лобзиком. Используя обрезки фанеры 9 мм, вырежьте один по размеру верхней части пандуса.Вот и пандус готов, молодец.

Готовая статья. Просто нужен слой краски.

ШАГ 7 СОВЕТ

Вы можете легко изменить угол свисания, забив заднюю часть пандуса деревом для большей высоты (чтобы «отправить» вас) или, наоборот, выкопав землю сзади, чтобы сделать переход немного мягче.

ШАГ 6 ТАРТАЖ

Когда ваша гордость и радость будут завершены, неплохо будет нанести несколько слоев краски, моя окрашенная фанерная рампа находится снаружи уже три года и все еще остается сильной.Проявив изобретательность, вы также можете установить набор колес, чтобы вы могли перемещать свою конструкцию, или, может быть, несколько боковых ручек для маневренности.

ШАГ 8 The fly Off

Отправь это!

Все, что осталось сделать, — это прыгнуть с ума. Просто найдите подходящий спуск, пруд или, в данном случае, большую кучу подушек, педаль на максимальной скорости и герониииимммооо, мы взлетим.

Какой материал для пандусов для инвалидных колясок лучше всего?

Опубликовано: 27.07.2017, , John Burfield

Если вы определили, что вам необходимо установить пандус для инвалидных колясок у себя дома или на работе, вы, вероятно, задаетесь вопросом, какой тип материала пандуса лучше всего.Четыре типа материалов, которые обычно используются для изготовления пандусов для инвалидных колясок, включают дерево, бетон, сталь и алюминий. Давайте подробнее рассмотрим эти материалы, чтобы помочь вам решить, какой тип пандуса для инвалидных колясок лучше всего соответствует вашим потребностям.

Алюминиевые пандусы

Некоторые домовладельцы отвергают идею металлических рамп, потому что считают, что они выглядят слишком индустриально и не соответствуют стилю их дома. Однако у алюминиевых пандусов есть несколько характеристик, которые делают их привлекательным выбором.Кроме того, большинство производителей теперь предлагают пандусы с порошковым покрытием, которые лучше соответствуют эстетике вашего дома или офиса.

Факторы, которые следует учитывать, включают:

• Алюминиевые пандусы устанавливаются быстро и легко. Алюминиевый пандус обычно стоит около 50 долларов за квадратный фут и может быть установлен за день.
• Алюминиевые пандусы не требуют особого ухода и очень долговечны.
• Снять алюминиевую рампу просто, и после этого рампу можно переместить или продать.
• Если у вас временные потребности, обычно можно арендовать алюминиевые пандусы.

Деревянные пандусы

Некоторые домовладельцы считают деревянную рампу для инвалидных колясок идеальной, потому что они считают ее недорогой и более эстетичной, чем металлическая рампа. Это правда, что правильно построенный и ухоженный деревянный пандус может быть очень привлекательным и функциональным.

Однако домовладельцам следует учитывать следующие факторы:

• Строительство деревянных пандусов требует значительного времени, материалов и труда.На строительство деревянного пандуса часто уходит до недели, что увеличивает затраты на рабочую силу. Исходя из планировки, строительство деревянного пандуса может стоить 100-200 долларов за погонный фут.
• Чтобы деревянный пандус оставался безопасным для пользователей и хорошо выглядел, необходимо, чтобы он содержался как деревянный настил. Без этого деревянный пандус склонен к гниению, растрескиванию, растрескиванию, короблению и выцветанию.
• Деревянные пандусы могут быть скользкими в сырую погоду, поэтому следует принять меры предосторожности, такие как наличие нескользящих ступеней.
• Удаление деревянного пандуса требует значительного времени и труда, что обычно стоит денег, а деревянный пандус нельзя переместить.

Бетонные пандусы

Некоторые люди могут не рассматривать бетон в качестве варианта пандуса для жилых помещений для инвалидных колясок, поскольку он чаще используется в коммерческих и общественных помещениях. Добавить бетонный пандус к конструкции легче во время первоначального строительства, однако его можно добавить к существующему дому или бизнесу, если планировка собственности это позволяет.

Факторы, которые следует учитывать, включают:

• Строительство бетонных пандусов требует значительных затрат времени, труда и средств. Они могут стоить до 200 долларов за погонный фут.
• Бетонные пандусы долговечны, обладают большой грузоподъемностью и неприхотливы в обслуживании, но в долгосрочной перспективе они могут растрескиваться.
• Удаление бетонного пандуса может потребовать много времени и средств.

Стальные пандусы

Модульные пандусы бывают стальными или алюминиевыми.Хотя эти материалы могут показаться похожими, их характеристики существенно различаются.

Факторы, которые следует учитывать, включают:

• Сталь тяжелая, что может означать более длительный и более сложный монтаж, чем алюминий.
• Стальные пандусы склонны к ржавчине (см. Изображение) и требуют защиты от ржавчины и технического обслуживания, если пандус будет использоваться в течение длительного времени. Особенно это актуально во влажном климате.
• Из-за веса стальных аппарелей снятие и / или перемещение может быть затруднено.

Приговор

Хотя у всех типов пандусов есть свои плюсы и минусы, алюминиевые пандусы являются подходящим выбором для большинства постоянных и временных применений. Они просты в установке, не требуют обслуживания, долговечны и легко снимаются или перемещаются. Кроме того, в вашем районе, вероятно, есть квалифицированный поставщик алюминиевых пандусов.

---

Теги: пандус

---

---

Повысьте мобильность. Запросите бесплатную оценку дома сегодня!

Технические характеристики пандуса для инвалидных колясок | Home Guides

Пандусы необходимы для того, чтобы инвалиды-колясочники и другие люди с ограниченными физическими возможностями могли получить доступ к различным уровням конструкции без лифтов или других лифтов.Закон об американцах с ограниченными возможностями устанавливает спецификации для строительства пандусов для инвалидных колясок, которые определяют правильный уклон и другие характеристики пандусов. Спецификации ADA позволяют строить пандусы из стали, алюминия, бетона или дерева, подвергнутого обработке давлением. Пандусы должны быть достаточно прочными, чтобы выдерживать вес инвалида, его стула и взрослого сопровождающего.

Наклон

Наклон пандуса выражается как отношение подъема к длине участка. Подъем — это вертикальная отметка пандуса; run — горизонтальное расстояние.ADA указывает, что уклон пандуса не может превышать один дюйм подъема на 12 дюймов пробега или 1–12 уклона. Это означает, что пандус с подъемом на один фут должен быть не менее 12 футов в длину.

Более пологий склон

Если у человека возникнут проблемы с преодолением уклона 1–12, ADA рекомендует использовать более пологий уклон в один дюйм подъема до 16 или 20 дюймов бега. Пандус с уклоном 1–16 и подъемом на один фут будет иметь длину 16 футов; пандус с уклоном 1-20 должен иметь длину 20 футов. Уклон пандуса не может превышать одного дюйма на четыре фута ширины.Пандусы должны иметь ширину не менее 36 дюймов. Уклон с уклоном менее 1-20 не является пандусом по стандартам ADA и не должен соответствовать спецификациям пандуса ADA.

Длина и площадки

Спецификации ADA предусматривают, что наклонная часть пандуса не может превышать 30 футов в длину с максимальным подъемом 30 дюймов. Каждая наклонная секция должна иметь ровную площадку сверху и снизу. Площадки должны быть не менее 60 дюймов в длину и шириной, равной наклонной рампе, ведущей к ней.Если пандус меняет направление на площадке для приземления, размер площадки должен составлять не менее 60 на 60 дюймов.

Поручни

В соответствии со спецификациями ADA требуются поручни с обеих сторон, если подъем пандуса превышает шесть дюймов или спуск превышает шесть футов. Поручни должны быть установлены на высоте от 34 до 38 дюймов над поверхностью пандуса и должны находиться на расстоянии не менее полутора дюймов от стены. Между поручнями должно быть не менее 36 дюймов свободного пространства. Концы перил необходимо закруглить.Рельс не может вращаться внутри своих креплений. Спецификации ADA запрещают использование пиломатериалов с габаритным каркасом для перил пандуса. Пользователь должен иметь возможность ухватиться за поручень.

Защита от падения

Пандусы для инвалидных колясок должны иметь защиту краев, чтобы пользователи не соскальзывали с аппарели. Защита края может представлять собой бордюр высотой не менее двух дюймов, вертикальные балясины перил или стену или другую вертикальную поверхность, которая удерживает пользователей пандуса на пандусе. Наружные пандусы должны быть спроектированы так, чтобы вода немедленно стекала с поверхностей для ходьбы и не собиралась.Поверхности для ходьбы должны иметь нескользкую поверхность.

Ссылки

Writer Bio

Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов.

Деревянные пандусы для автомобилей своими руками | AZoffroading.com

Много работы, которую вы, возможно, захотите проделать на своем джипе, внедорожнике или грузовике, можно выполнить на уровне земли и не требует поддомкрачивания автомобиля.
Если вы вращаете шины, вам необходимо приподнять оси, чтобы колеса / шины не касались земли.
Когда вы работаете с подвеской, вам необходимо поддомкратить раму, чтобы можно было опустить оси.
Иногда, однако, вам может потребоваться более легкий доступ к нижней части кузова с большим пространством для маневра. Когда вы меняете масло или работаете с выхлопными трубами или пластинами скольжения, вы можете использовать пандусы, чтобы проехать по ним, чтобы освободить больше места под вашим автомобилем.Использовать пандусы проще и быстрее, чем поднимать домкратом весь автомобиль и устанавливать четыре домкрата.

Если вы решите приобрести автомобильные пандусы, вам доступны несколько вариантов, например RhinoRamp, Scepter Ramp Set, Magnum Ramp System, Black Widow Service Ramps или Nicky Nice Solid Steel Ramp Set.
Большинство из них сделаны из пластика, некоторые из стали. Пределы веса варьируются и могут составлять от 6 000 до 16 000 фунтов. Эти цифры говорят о том, что эти пандусы должны подходить для джипов, грузовиков или внедорожников, но я видел слишком много фотографий сломанных пандусов, которые рухнули под весом автомобиля, чтобы мне самому доверять.Есть что-то в полой конструкции этих пандусов, что доставляет мне неудобства. Кажется, они также скользят, когда вы начинаете на них ездить. И есть стоимость — они недешевы, обычно на комплект из четырех штук придется потратить около 100–140 долларов. Однако они легкие и удобные в хранении.
Рассмотрев все «за» и «против», я решил, что лучше сделаю свои собственные пандусы и сделаю их из материала, который определенно выдержит вес моего автомобиля — дерева. Я мог бы изготовить их по индивидуальному заказу, чтобы они соответствовали моим шинам и высоте, которую я предпочитаю.Они намного тяжелее (около 33 фунтов каждый) и больше, чем пластиковые пандусы, но стоят меньше денег. Вам нужно убедиться, что у вас есть место для их хранения, когда они не используются.

Построить собственный набор деревянных пандусов для автомобилей своими руками — очень простой проект. Если у вас есть все материалы и инструменты, на то, чтобы пройти все четыре пандуса, потребуется меньше пары часов.

Необходимые материалы:

1) кусок пиломатериала размером 2 дюйма x 10 дюймов x 12 футов (один кусок 12 футов на пандус)

2) 2.Шурупы по дереву для внутренних / наружных работ 5 дюймов

3) Черная подкладка для полок Duck 20 дюймов x 12 футов

4) Степлер и скобы

Процедура:

ШАГ 1 : Разрежьте кусок пиломатериала длиной 12 футов на куски размером 42 дюйма, 36 дюймов, 30 дюймов, 25 дюймов и 11 дюймов (144 дюйма = 12 футов). Вы можете обрезать его до разных размеров, если хотите, это просто сработало для меня лично. Я хотел иметь четыре ступеньки, дающие в общей сложности 6 дюймов в высоту, а верхний уровень достаточно длинный для моих 35-дюймовых шин.Вы можете изменить длину деталей, если строите пандус для вагона с более низким профилем.

ШАГ 2 : Срежьте кромки под углом 45 градусов. Это сделает переход между шагами более плавным, но вы все равно почувствуете, как шина поднимается вверх на каждом шаге. Вы можете подсчитать, сколько шагов вы сделали по дороге, чтобы всегда знать, где вы находитесь. Вы не можете этого сделать с односкатными пандусами.

ШАГ 3 : Прикрепите второй уровень к первому с помощью шурупов.Предварительно просверлите пилотные отверстия для шурупов, чтобы доски не раскалывались. Прикрепляя третий и четвертый уровни, не забудьте сместить места винтов, чтобы создать более прочное соединение.

ШАГ 4 : Прикрепите небольшой кусок дерева вертикально к концу пандуса, чтобы создать стопор. Конструкция стопора зависит от вас, просто убедитесь, что он достаточно большой для ваших шин и надежно прикреплен к пандусу.

Вы можете отрезать верхнюю часть 2 ″ и создать двойной стопор, который будет еще прочнее.

ШАГ 5 : Отрежьте подкладку полки по размеру и прикрепите ее к нижней части пандуса с помощью прочных скоб. Если вы купите рулон полки шириной 20 дюймов, вы можете просто разрезать его пополам, и он идеально войдет в нижнюю часть пандуса. Подкладка изготовлена ​​из мягкого резинового материала, поэтому она предотвращает скольжение пандусов при движении по ним. В этом нет необходимости, так как пандусы очень тяжелые, но я считаю, что это делает пандусы еще более безопасными в использовании.

Размещайте пандусы на одинаковом расстоянии от шин, желательно прямо напротив них. Мне нравится использовать передачу Jeep 4LO, чтобы выехать на рампы, так как это дает мне максимальный контроль, и вам не нужно слишком сильно нажимать на педаль газа.

Не забудьте поставить под колеса противооткатные упоры, когда вы окажетесь на пандусе. Это для вашей же безопасности.

Если у вас есть предложения или идеи по поводу более совершенных деревянных пандусов, не стесняйтесь оставлять комментарии ниже.

20 июля 2017 г. | azoffroading.com

Деревянный пандус • Rust Labs

	40-мм осколочно-фугасная граната	8	8 сек	–	–
	Ракета	2	6 секунд	× 60	× 2800
	Зажигательная ракета	1	20 секунд	× 253	× 610
	Ракета высокой скорости	8	42 секунды	–	× 1,600
	Заряд взрывчатого вещества по времени	1	10 сек	× 60	× 2200
	Фонарик	65	14 мин 58 сек	–	–
	Отбойный молоток	3	27 сек	–	–
	Отбойный молоток Сменный столик	1	31 сек	–	–
	Штурмовая винтовка 5.56 патрон	× 167	43 сек	–	× 556
	Штурмовая винтовка Explosive 5.56 Ammo	× 42	9 секунд	–	× 1050
	Штурмовая винтовка Зажигательный патрон 5.56-го калибра	× 120	28 сек	–	× 1,500
	Автомат HV 5.56 патрон	× 167	43 сек	–	× 3340
	Бобовая граната Застряла (щелкните правой кнопкой мыши)	13	51 сек	–	× 1,560
	Винтовка с болтовым затвором 5.56 Патроны для винтовки	× 105	4 мин 22 сек	–	× 350
	Винтовка со скользящим затвором Explosive 5.56 патрон	× 37	1 мин 30 сек	–	× 925
	Винтовка с болтовым затвором Зажигательные патроны калибра 5.56	× 75	3 мин 5 сек	–	× 938
	Винтовка с болтовым затвором HV 5.56 Ammo	× 105	4 мин 22 сек	–	× 2100
	Костяной клуб	44	12 мин 52 сек	–	–
	Костяная дубина Бросок	53	26 мин 3 сек	–	–
	Костяной нож	4	1 мин. 16 сек.	–	–
	Костяной нож Бросок	5	3 мин 7 сек	–	–
	Fire Arrow Охотничий лук	125	2 мин 4 сек	× 625	–
	Охотничий лук Огненная стрела	× 125	2 мин 4 сек	× 625	–
	Бензопила	3	23 сек	–	–
	Треугольник	1	42 секунды	–	–
	Утилизированный тесак Бросок	1	1 мин 3 сек	–	–
	Композитный лук Огненная стрела	× 125	8 мин 19 сек	× 625	–
	Арбалет Огненная стрела	× 125	7 мин 26 сек	× 625	–
	Двуствольное ружье Гильза ручной работы	× 47	2 мин 18 сек	–	× 235
	Двуствольное ружье Карточка 12-го калибра	× 40	1 мин 54 сек	–	× 400
	Двуствольное ружье Зажигательный патрон 12 калибра	× 32	1 мин 30 сек	–	× 640
	Двуствольное ружье Пули 12 калибра	× 105	5 мин 12 сек	–	× 1050
	Пистолет Eoka Гильза ручной работы	× 47	2 мин 3 сек	–	× 235
	Пистолет Eoka Карточка 12 калибра	× 40	1 мин 45 сек	–	× 400
	Пистолет Eoka Зажигательный патрон 12 калибра	× 32	1 мин 23 сек	–	× 640
	Пистолет Eoka Пули 12 калибра	× 105	4 мин 39 сек	–	× 1050
	F1 Граната Застряла (щелкните правой кнопкой мыши)	59	2 мин 59 сек	–	× 3,540
	Огнемет	~ 206	44 сек	× 206	–
	Многократный гранатомет Ружье 40 мм, патрон	× 31	40 сек	–	–
	Топор	2	1 мин 12 сек	–	–
	Топорик Бросок	1	2 мин 6 сек	–	–
	Боевой нож	4	36 сек	–	–
	Боевой нож Бросок	1	37 сек	–	–
	Винтовка L96 5.56 патрон	× 105	4 мин 38 сек	–	× 350
	L96 Rifle Explosive 5.56 Rifle Ammo	× 37	1 мин 36 сек	–	× 925
	L96 Rifle Зажигательный патрон 5.56-мм винтовки	× 75	3 мин 18 сек	–	× 938
	Винтовка L96 HV 5.56 патрон	× 105	4 мин 38 сек	–	× 2100
	Штурмовая винтовка LR-300 5.56 Патроны для винтовки	× 209	48 сек	–	× 696
	Штурмовая винтовка LR-300 Разрывной патрон 5.56-мм для винтовки	× 44	9 сек	–	× 1,100
	Штурмовая винтовка LR-300 Зажигательная 5.56 патрон	× 149	33 сек	–	× 1863
	Штурмовая винтовка LR-300 HV 5.56 Патроны для винтовки	× 209	48 сек	–	× 4,180
	M249 5.56 Патроны для винтовки	× 129	22 секунды	–	× 430
	M249 Взрывчатое вещество 5.56 патрон	× 39	4 секунды	–	× 975
	M249 Зажигательный патрон 5.56-мм винтовки	× 92	10 сек	–	× 1,150
	M249 HV 5.56 Патроны для винтовки	× 129	22 секунды	–	× 2,580
	Винтовка M39 5.56 Патроны для винтовки	× 167	57 сек	–	× 556
	Винтовка M39 Explosive 5.56 патрон	× 42	14 сек	–	× 1050
	M39 Rifle Зажигательный патрон 5.56-мм винтовки	× 120	39 сек	–	× 1,500
	M39 Rifle HV 5.56 Патроны для винтовки	× 167	57 сек	–	× 3340
	Пистолет M92 Пистолет Bullet	× 186	52 сек	–	× 465
	Пистолет M92 Зажигательная пуля для пистолета	× 133	36 сек	–	× 1 108
	Пистолет M92 HV Патроны для пистолета	× 186	52 сек	–	× 2479
	Булава	14	8 мин 33 сек	–	–
	Булава Бросок	9	10 мин 25 сек	–	–
	Мачете	2	37 сек	–	–
	Мачете Бросок	2	1 мин 34 сек	–	–
	MP5A4 Пуля пистолетная	× 239	51 сек	–	× 598
	MP5A4 Зажигательная пистолетная пуля	× 171	36 сек	–	× 1,424
	MP5A4 Боеприпасы для пистолета HV	× 239	51 сек	–	× 3186
	Весло	10	8 мин 50 сек	–	–
	Кирка	1	1 мин 34 сек	–	–
	Кирка Метание	2	3 мин 7 сек	–	–
	Ружье для кальяна Ружье ручной работы	× 47	3 мин 27 сек	–	× 235
	Ружье для кальяна Карточка 12 калибра	× 40	2 мин 55 сек	–	× 400
	Ружье для кальяна Зажигательный патрон 12 калибра	× 32	2 мин 19 сек	–	× 640
	Ружье для кальяна Пули 12 калибра	× 105	7 мин 48 сек	–	× 1050
	Python Revolver Пистолетная пуля	× 152	1 мин 52 сек	–	× 380
	Пуля для зажигательного пистолета Python Revolver	× 109	1 мин 21 сек	–	× 908
	Револьвер Python HV Pistol Ammo	× 152	1 мин 52 сек	–	× 2026
	Револьвер Пистолетная пуля	× 239	2 мин 15 сек	–	× 598
	Револьвер Зажигательная пистолетная пуля	× 171	1 мин 37 сек	–	× 1,424
	Револьвер HV Pistol Ammo	× 239	2 мин 15 сек	–	× 3186
	Скала	37	27 мин 41 сек	–	–
	Камень Бросок	50	31 мин 15 сек	–	–
	Утилизированный топор	1	42 секунды	–	–
	Трофейный топор Бросок	1	1 мин. 15 сек.	–	–
	Утилизированный молот	6	7 мин 2 сек	–	–
	Восстановленный молот Бросок	5	15 мин 37 сек	–	–
	Спасенный ледоруб	1	52 сек	–	–
	Утилизированный ледоруб Бросок	2	4 мин 10 сек	–	–
	Сумка Charge	3	12 сек	–	× 1440
	Помповое ружье Гильза ручной работы	× 47	1 мин 21 сек	–	× 235
	Помповое ружье Карточка 12 калибра	× 40	1 мин. 9 сек.	–	× 400
	Помповое ружье Зажигательный патрон 12 калибра	× 32	56 сек	–	× 640
	Помповое ружье Пули 12 калибра	× 105	3 мин 9 сек	–	× 1050
	Полуавтоматический пистолет Пистолетная пуля	× 209	1 мин 26 сек	–	× 523
	Полуавтоматический пистолет Зажигательная пуля пистолета	× 149	1 мин.	–	× 1241
	Полуавтоматический пистолет HV Pistol Ammo	× 209	1 мин 26 сек	–	× 2786
	Полуавтоматическая винтовка 5.56 патрон	× 209	1 мин 31 сек	–	× 696
	Разрывной патрон 5.56-мм для винтовки Полуавтоматическая винтовка	44	15 сек	–	× 1,100
	Полуавтоматическая винтовка Explosive 5.56 Ammo	× 44	15 сек	–	× 1,100
	Полуавтоматическая винтовка Зажигательная 5.56 патрон	× 149	1 мин 3 сек	–	× 1863
	Полуавтоматическая винтовка HV 5.56 Ammo	× 209	1 мин 31 сек	–	× 4,180
	Custom SMG Pistol Bullet	× 278	1 мин 10 сек	–	× 695
	Custom SMG Incendiary Pistol Bullet	× 199	51 сек	–	× 1,658
	Custom SMG HV Pistol Ammo	× 278	1 мин 10 сек	–	× 3706
	Ружье Спас-12 Гильза ручной работы	× 62	1 мин 10 сек	–	× 310
	Ружье Спас-12 Карточка 12-го калибра	× 53	57 сек	–	× 530
	Ружье Спас-12 Зажигательный патрон 12 калибра	× 42	43 сек	–	× 840
	Ружье Спас-12 Пули 12 калибра	× 139	2 мин 42 сек	–	× 1,390
	Каменный топор	5	1 мин 52 сек	–	–
	Каменный топор Бросок	5	3 мин 7 сек	–	–
	Каменная кирка	10	3 мин 27 сек	–	–
	Каменная кирка Бросок	10	6 мин 15 сек	–	–
	Каменное копье	7	1 мин 54 сек	–	–
	Длинный меч	1	34 сек	–	–
	Длинный меч Бросок	1	1 мин 3 сек	–	–
	Спасенный меч	1	31 сек	–	–
	Спасенный меч Бросок	1	1 мин 34 сек	–	–
	Thompson Пуля для пистолета	× 223	1 мин 11 сек	–	× 558
	Thompson Зажигательная пуля для пистолета	× 159	47 сек	–	× 1,324
	Thompson HV Пистолет Боеприпасы	× 223	1 мин 11 сек	–	× 2 973
	Горелка	97	55 мин 46 сек	× 97	–
	Факел Лит	~ 179	30 мин 3 сек	× 179	–
	Деревянное копье	6	2 мин 35 сек	–	–

Построить велосипедную рампу: 6 ступеней (с изображениями)

Это простой проект, который развился из обещания моему сыну Максу.Ранее этой весной я обнаружил, что он вытаскивает из гаража фанеру и кирпичи. Я спросил его, что он делает, и он сказал: «Строит велосипедную рампу», я сказал ему не делать этого, и мы построим ее правильно.

Итак, мы сели и посмотрели на некоторые коммерчески доступные пандусы и получили несколько идей по их размеру. Затем мы набросали некоторые строительные идеи и придумали план.

Мы пошли в местный магазин товаров для дома и взяли лист фанеры 3/8 дюйма, 2X4X10 и коробку с 2-дюймовыми винтами.Поскольку у нас нет грузовика, а пандус должен был быть шириной 2 фута, мы попросили их разрезать фанерный лист вдоль. Это дало нам два листа фанеры 2×8 футов. Этого более чем достаточно, чтобы сделать два ската с оставшимися объедками. Кроме того, я разрезал 2х4 пополам (для опорных поперечных балок) на своей настольной пиле. Вы можете сделать то же самое или использовать 2X4. Наши припасы стоили около 17 долларов (неплохая сделка, а?).

На выполнение проекта не должно уходить более 4–5 часов. Я использовал настольную пилу, лобзик и дрель.Вы также можете использовать циркулярную пилу, только не забудьте использовать направляющую и резать прямо.
